Złącza rozruchowe STANAG 4074

Charakterystyka i zastosowanie

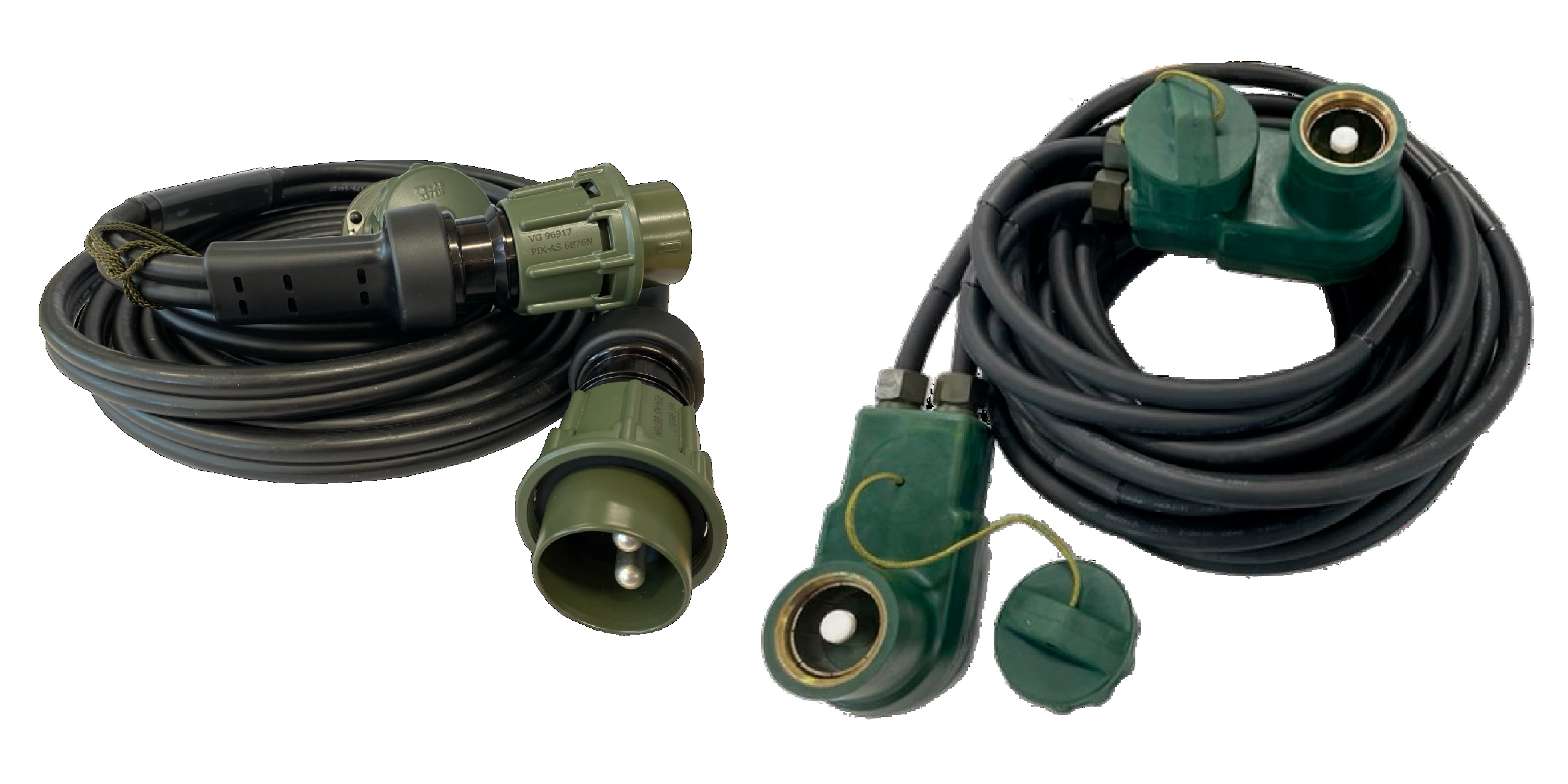

Złącza rozruchowe STANAG 4074 stanowią standardowe rozwiązanie umożliwiające zewnętrzny rozruch pojazdów wojskowych przy zachowaniu kompatybilności pomiędzy różnymi platformami.

Stosowane są w pojazdach kołowych i gąsienicowych, w systemach wymagających wysokiej niezawodności oraz odporności na warunki środowiskowe.

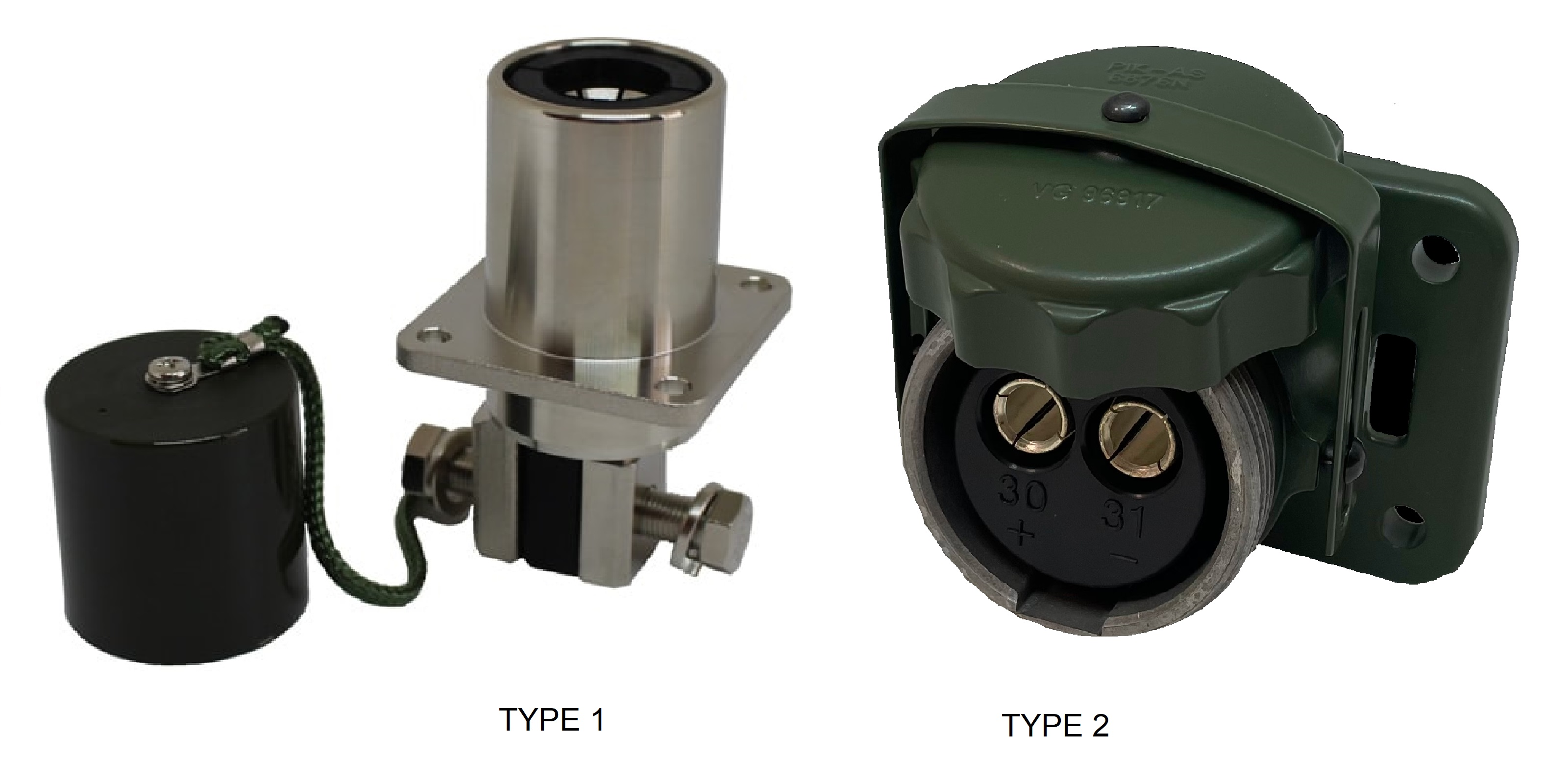

Typy i konfiguracje

Złącza rozruchowe dostępne są w kilku wariantach konstrukcyjnych, zgodnych z wymaganiami norm wojskowych i interoperacyjnych.

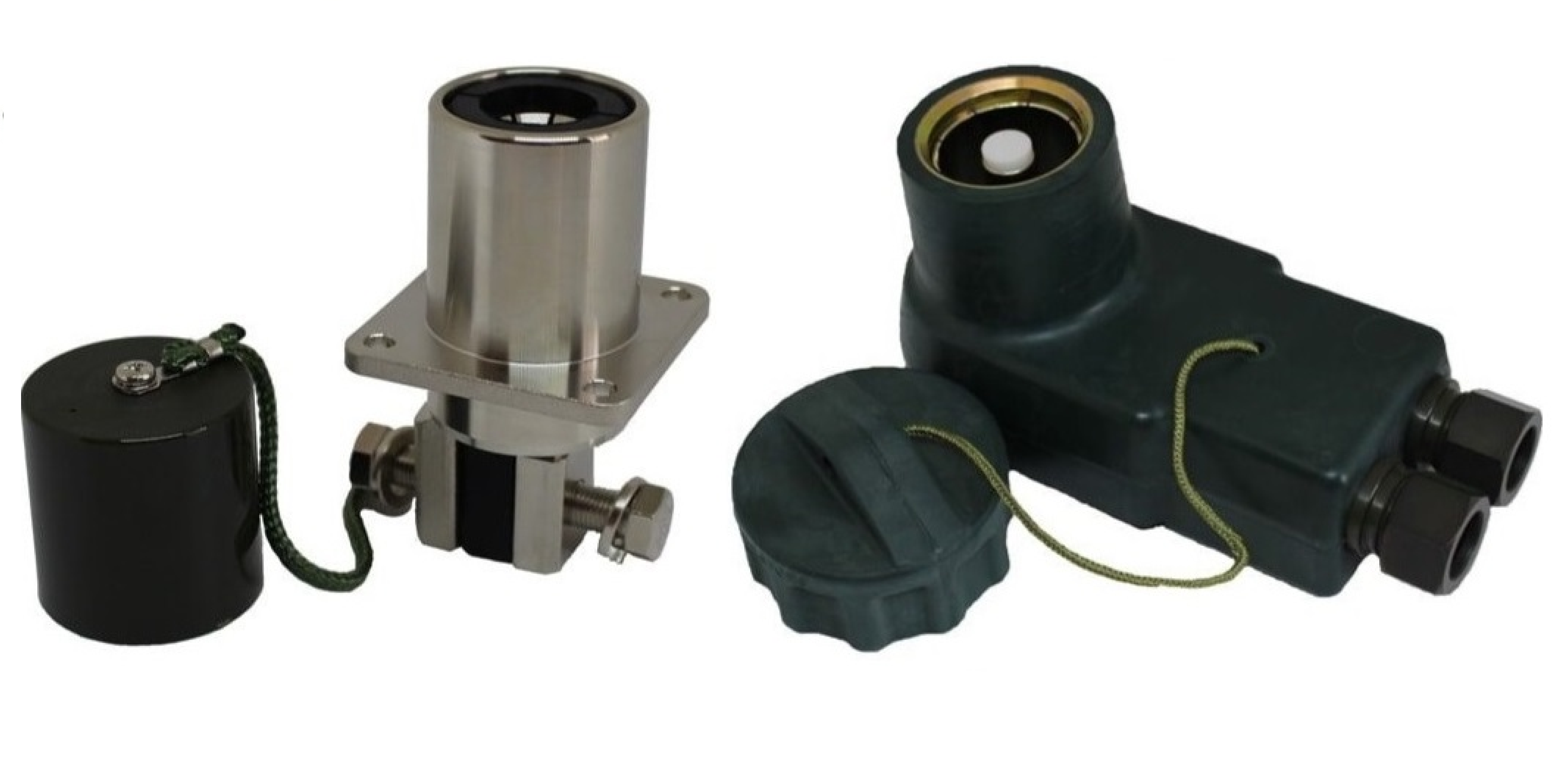

Type 1 – podstawowe złącza STANAG 4074 do pojazdów NATO
Type 2 (VG96917) – wykonania kompatybilne z STANAG 4074, zgodne z niemiecką normą wojskową VG

Normy i kompatybilność

Złącza spełniają wymagania normy STANAG 4074, określającej interoperacyjność systemów rozruchowych w pojazdach wojskowych NATO.

Dostępne są również wykonania zgodne z normą VG96917, zapewniające kompatybilność z europejskimi instalacjami wojskowymi.

Otwórz dokument PDF PIK-AS_złącza_CfAp5ND.pdf

Nr katalogowy	Nazwa	VG	NSN	Parametry	Pliki

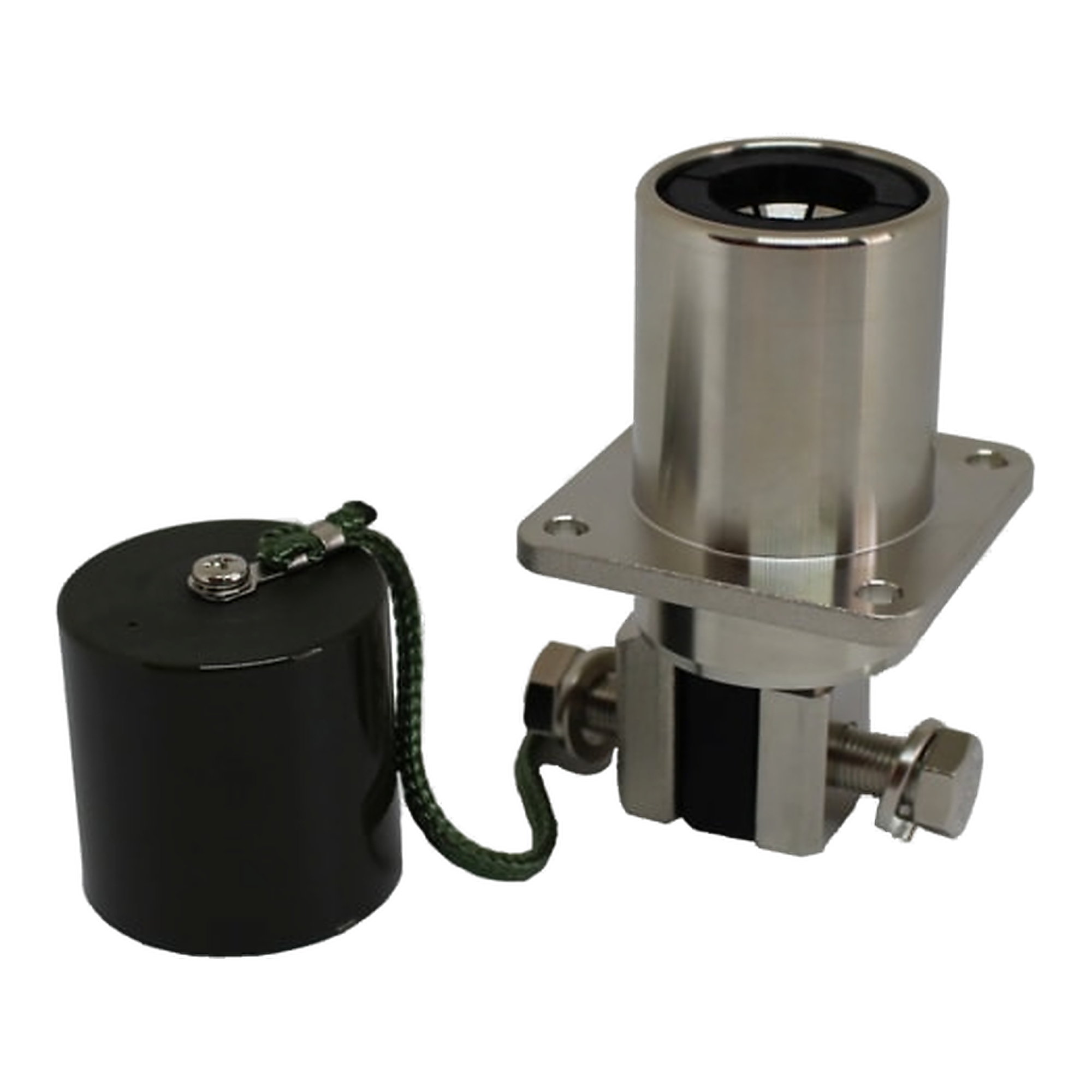

90100299	Gniazdo STANAG 4007	—	5935-01-097-9974	maksymalne natężenie 1000A przez max. 6min., 500A przez max. 15min. napięcie 24 VDC rozmiar styku 70mm² zakres temperatur -55°C do +100°C	PDF

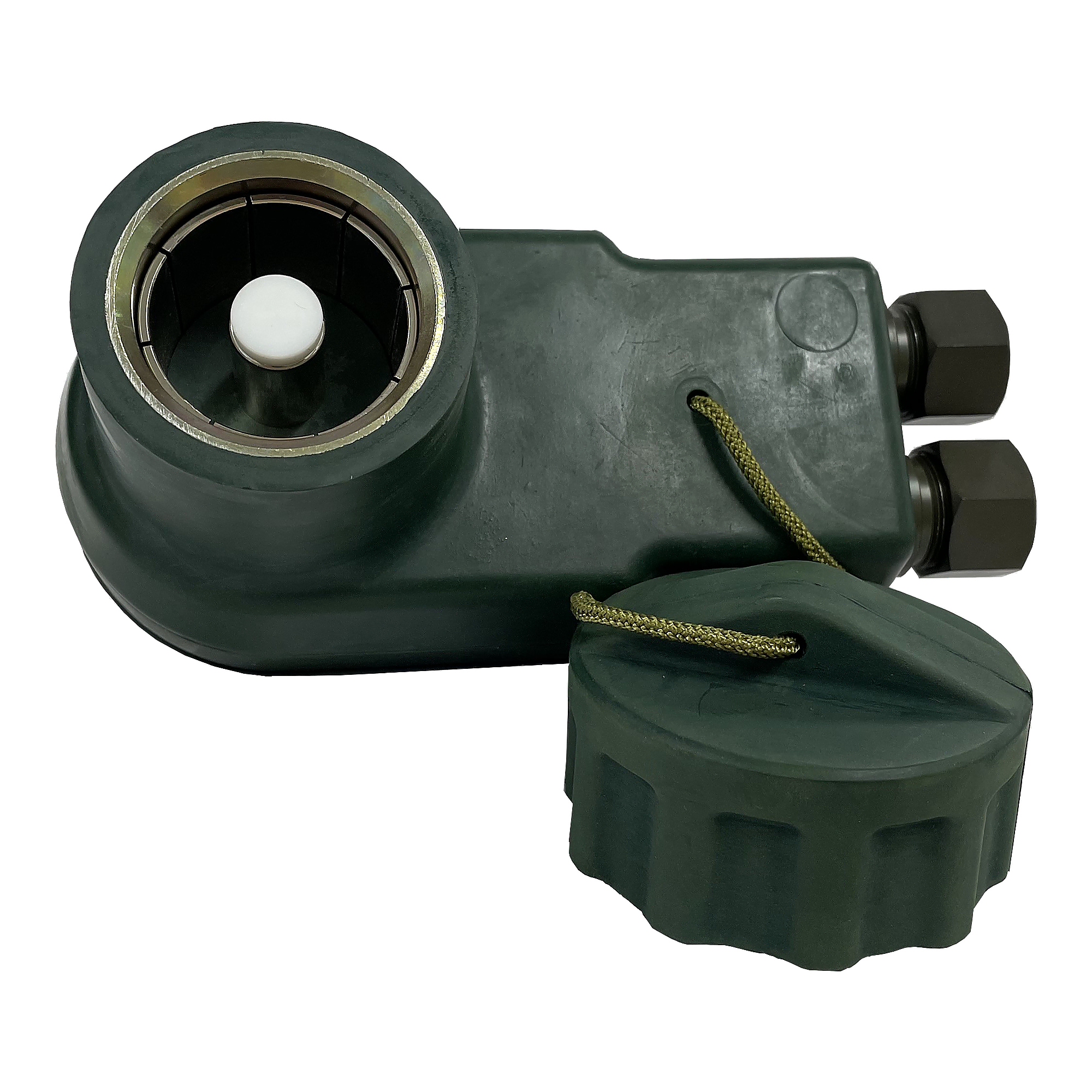

90100222	Wtyczka STANAG 4007	—	5935-00-567-0128	maksymalne natężenie 1000A przez max. 6min., 500A przez max. 15min. napięcie 24 VDC rozmiar styku 70mm² zakres temperatur -55°C do +100°C	PDF

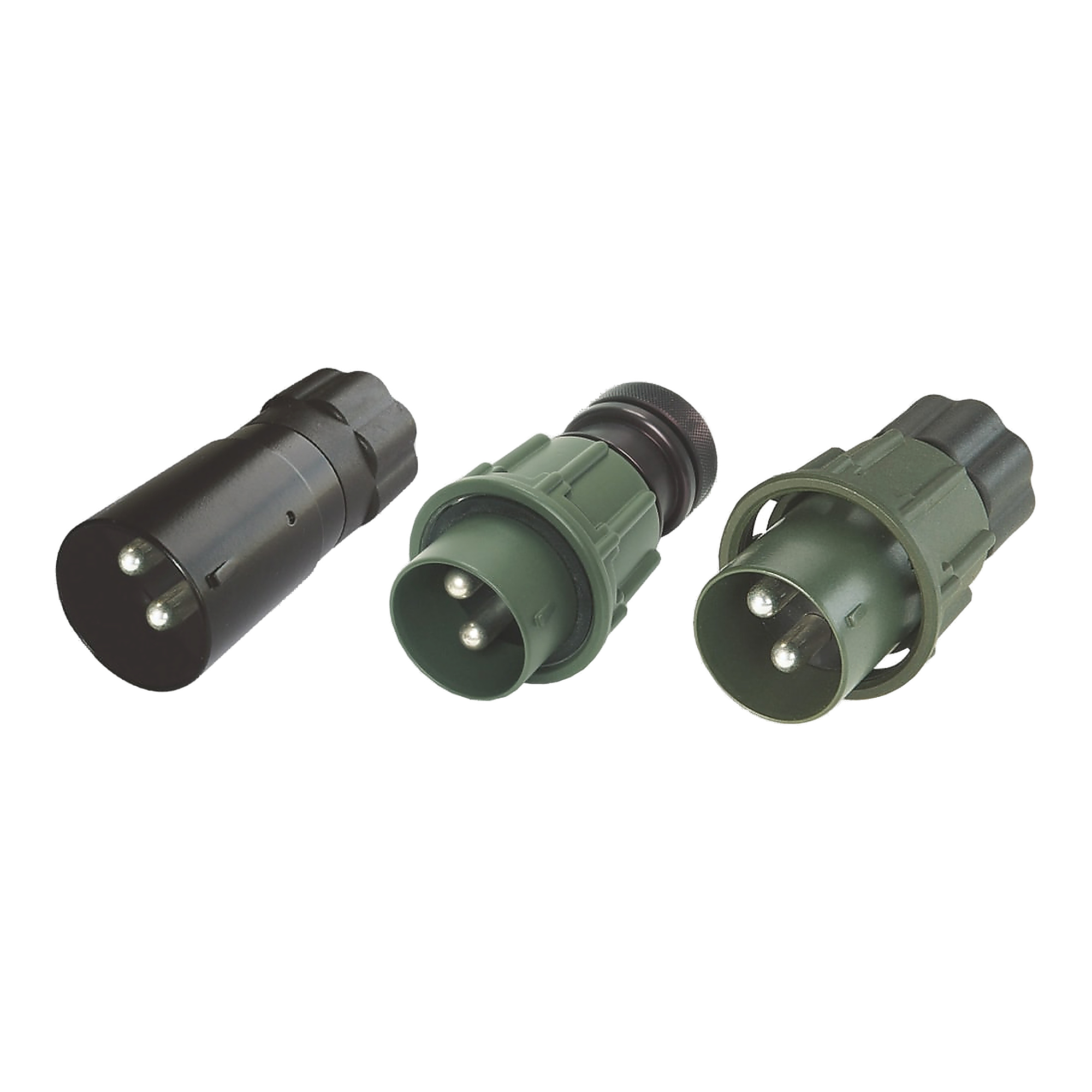

74091005	Wtyczka NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC rozmiar styku 35mm² styki srebrzone zakres temperatur -46°C do +85°C	PDF
74091003	Wtyczka NATO	—	5935-12-306-9243	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC rozmiar styku 50mm² styki srebrzone zakres temperatur -46°C do +85°C	PDF

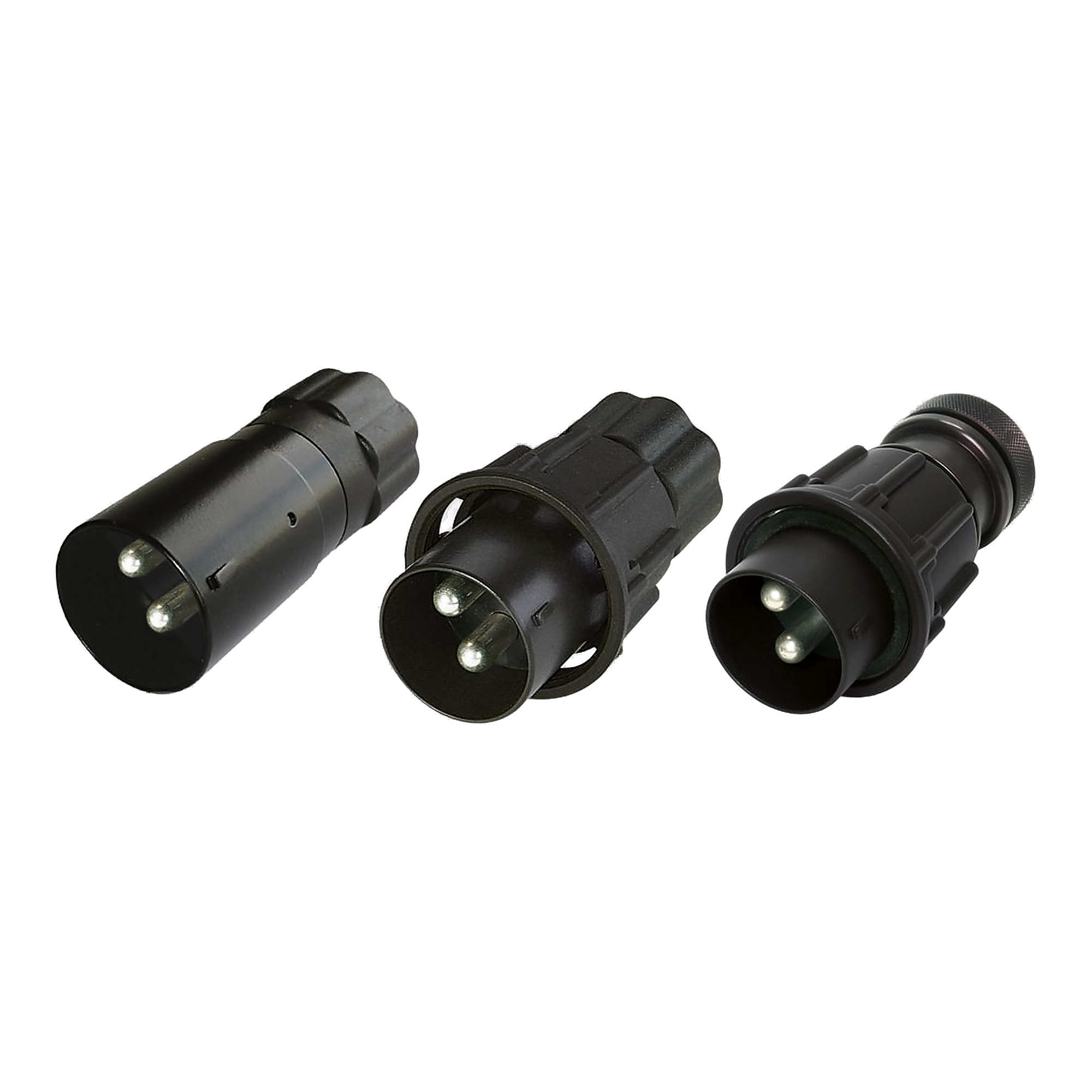

74091015	Wtyczka NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC rozmiar styku 50mm² styki srebrzone zakres temperatur -46°C do +85°C	PDF
74091013	Wtyczka NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC rozmiar styku 35mm² styki srebrzone zakres temperatur -46°C do +85°C	PDF
74091002	Wtyczka NATO	VG96917E001A	5935-12-322-9791	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC rozmiar styku 35mm² styki srebrzone zakres temperatur -46°C do +85°C	PDF
74091012	Wtyczka NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC rozmiar styku 50mm² styki srebrzone zakres temperatur -46°C do +85°C	PDF
74091016	Wtyczka NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC rozmiar styku 50mm² styki srebrzone zakres temperatur -46°C do +85°C	PDF
74091004	Wtyczka NATO	VG96917F001	5935-12-361-1646	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC rozmiar styku 35mm² styki srebrzone zakres temperatur -46°C do +85°C	PDF
74091014	Wtyczka NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC rozmiar styku 50mm² styki srebrzone zakres temperatur -46°C do +85°C	PDF

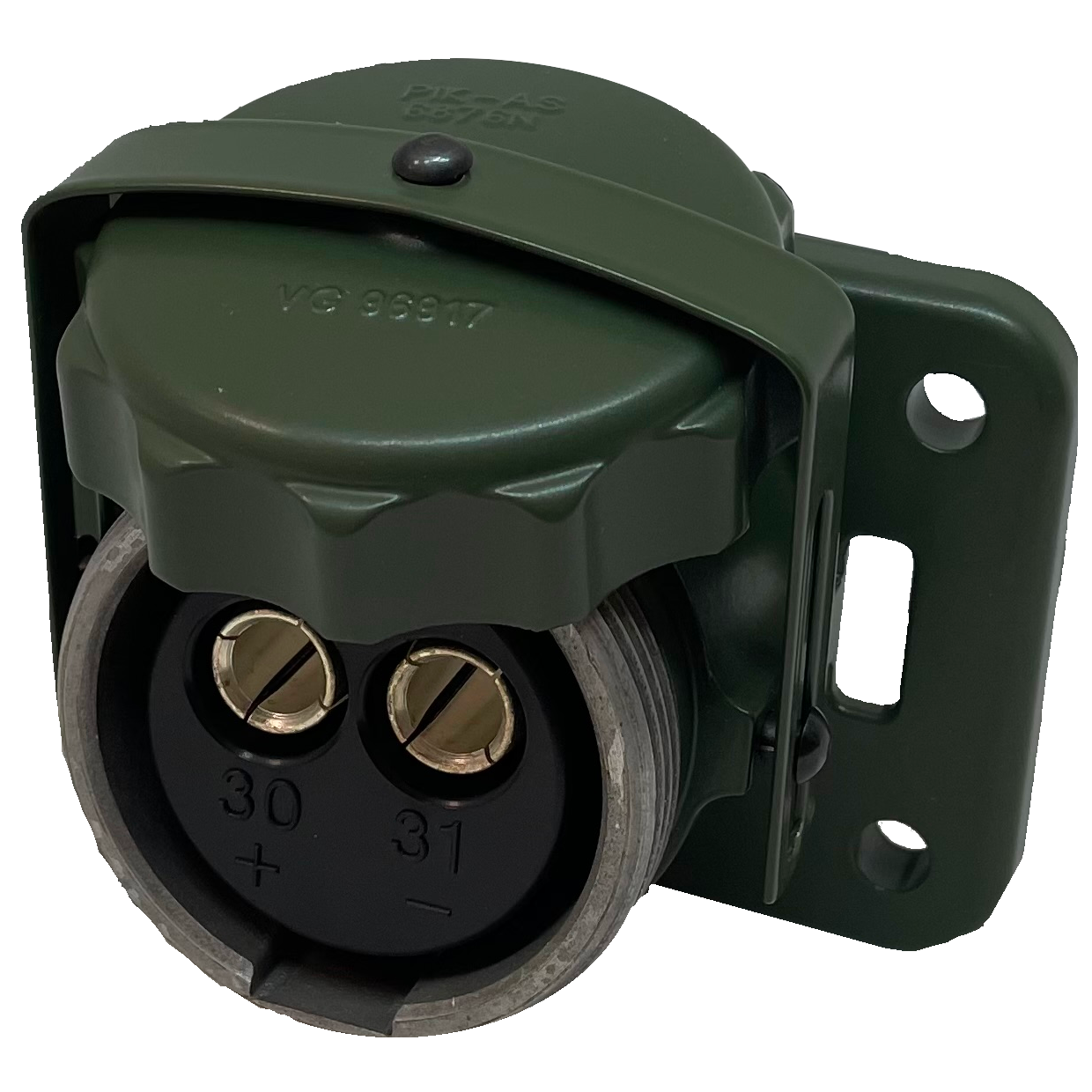

74101008	Gniazdo NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC rozmiar styku 35mm² styki srebrzone zakres temperatur -46°C do +85°C	PDF
74101005	Gniazdo NATO	VG96917A002A	5935-12-308-5019	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC rozmiar styku 50mm² styki srebrzone zakres temperatur -46°C do +85°C	PDF
74101006	Gniazdo NATO	VG96917A001A	5935-12-307-1277	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC rozmiar styku 35mm²+50mm² styki srebrzone zakres temperatur -46°C do +85°C	PDF
74101003	Gniazdo NATO	VG96917A003A	5935-12-338-8907	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -46°C do +85°C	PDF

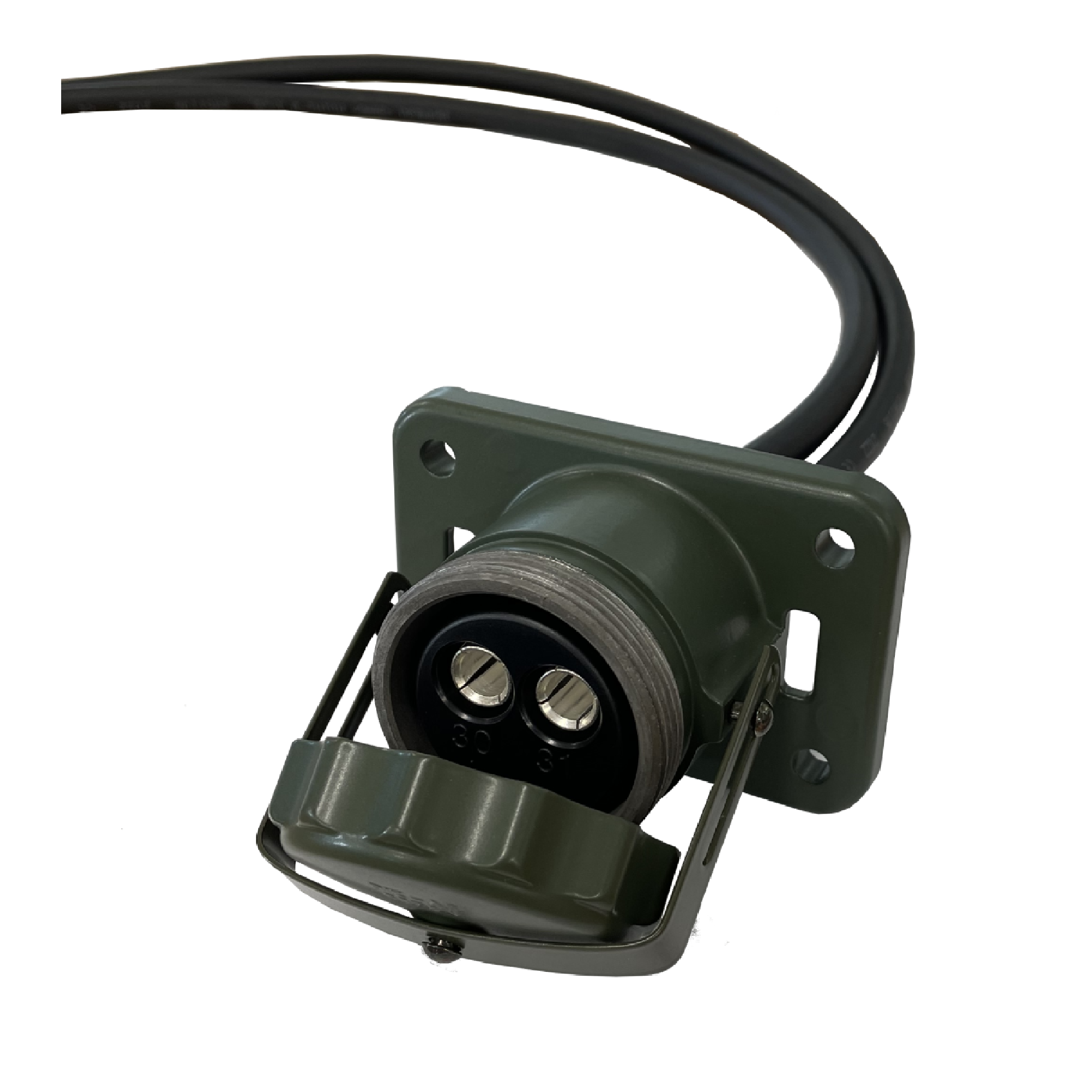

74101051	Gniazdo NATO z przewodem	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -46°C do +85°C	PDF

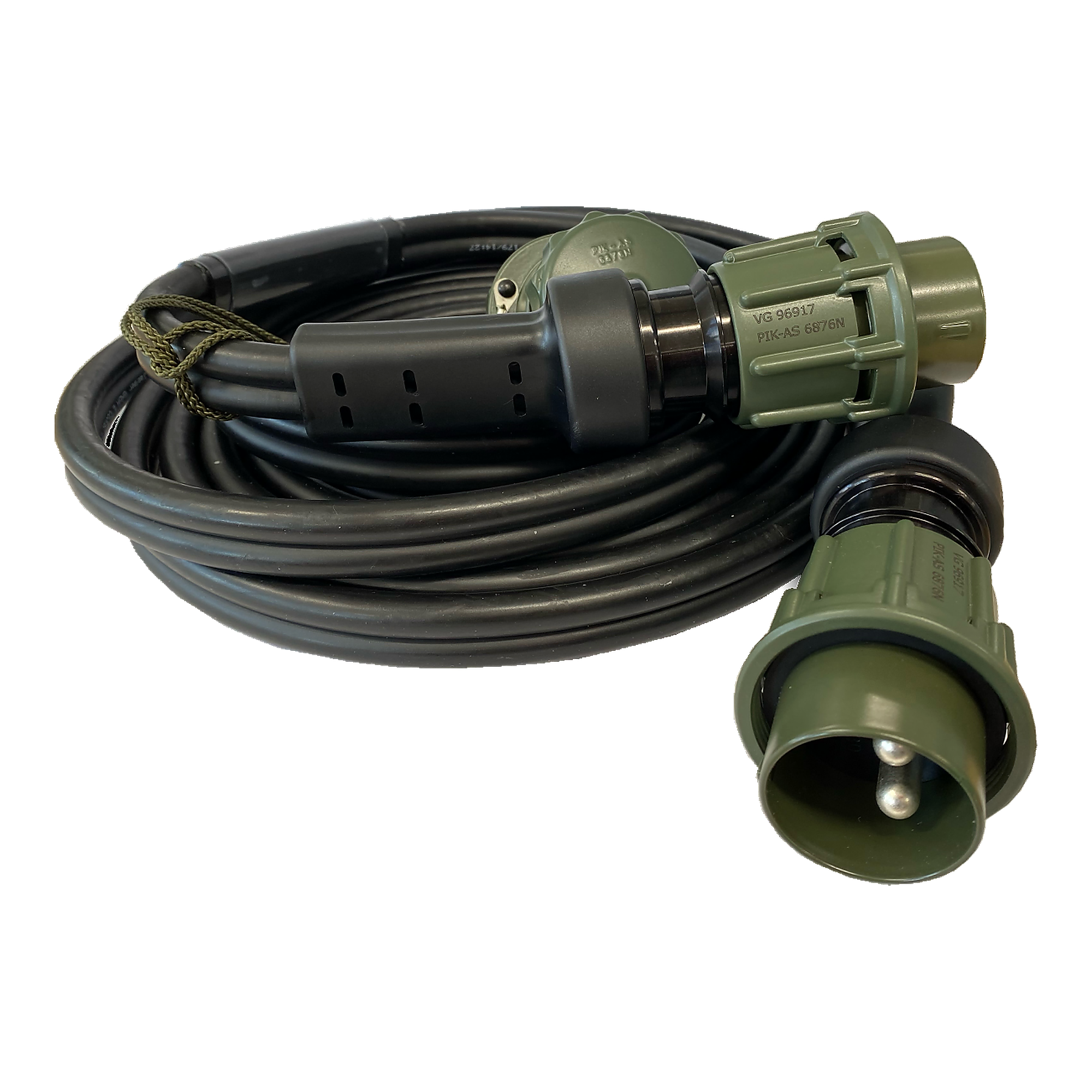

74092001	Kabel rozruchowy NATO	VG96927T012A001	6150-12-309-8025	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -40°C do +85°C długość przewodu 3500 mm	PDF
74092002	Kabel rozruchowy NATO	VG96927T012A002	6150-12-325-0952	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -40°C do +85°C długość przewodu 6000 mm	PDF
74092003	Kabel rozruchowy NATO	VG96927T012A003	6150-12-325-0953	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -40°C do +85°C długość przewodu 10000 mm	PDF
74092004	Kabel rozruchowy NATO	VG96927T012A004	6150-12-150-8185	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -40°C do +85°C długość przewodu 15000 mm	PDF
74092005	Kabel rozruchowy NATO	VG96927T012A005	6150-12-325-0954	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -40°C do +85°C długość przewodu 20000 mm	PDF
74092006	Kabel rozruchowy NATO	VG96927T012A006	6150-12-165-3127	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -40°C do +85°C długość przewodu 25000 mm	PDF
74092007	Kabel rozruchowy NATO	VG96927T012A007	6150-12-350-6750	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -40°C do +85°C długość przewodu 30000 mm	PDF

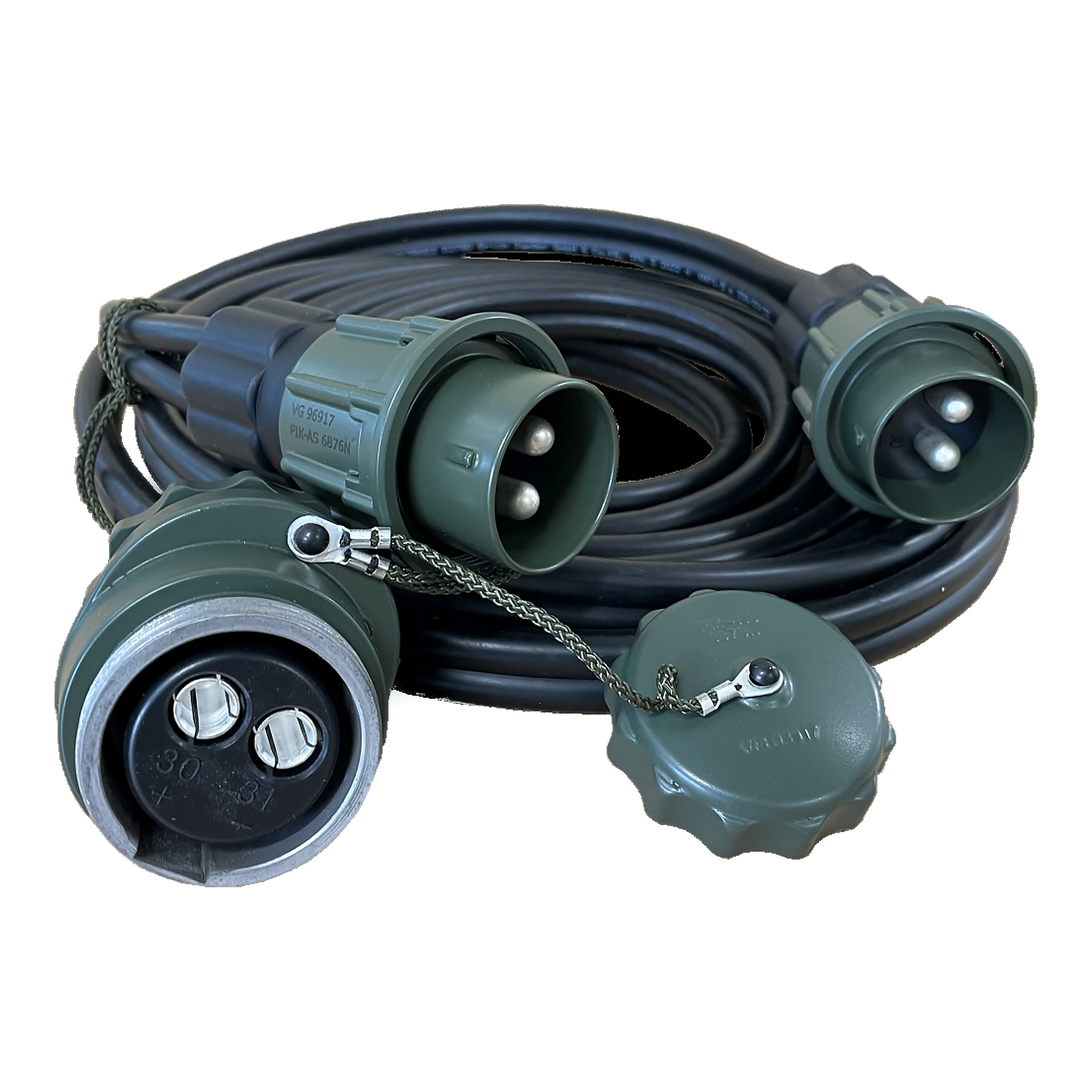

74094001	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -20°C do +85°C długość przewodu 3500 mm	PDF
74094002	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -20°C do +85°C długość przewodu 6000 mm	PDF
74094003	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -20°C do +85°C długość przewodu 8000 mm	PDF
74094004	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -20°C do +85°C długość przewodu 10000 mm	PDF
74094005	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -20°C do +85°C długość przewodu 15000 mm	PDF
74094006	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -20°C do +85°C długość przewodu 20000 mm	PDF
74094007	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -20°C do +85°C długość przewodu 25000 mm	PDF

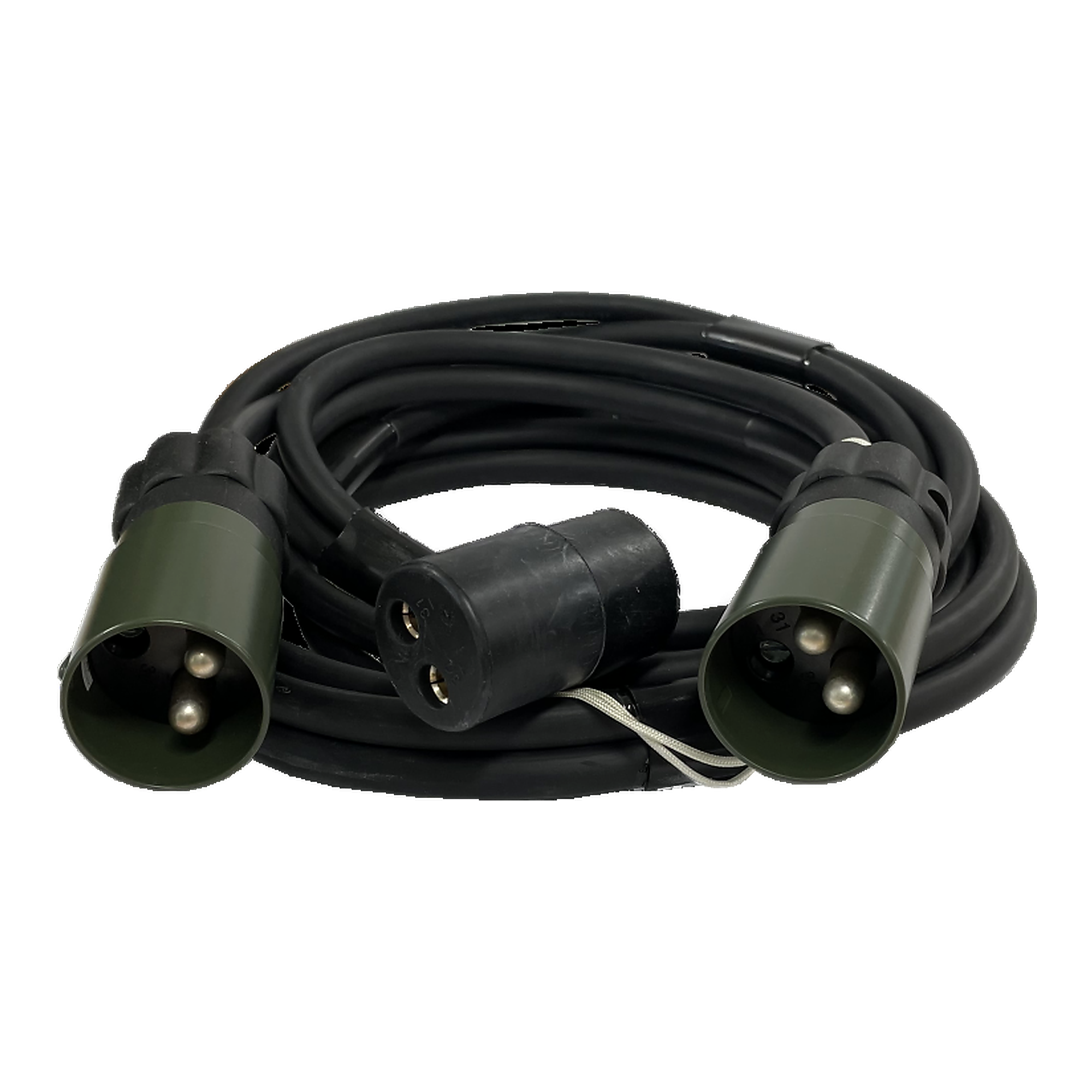

74095001	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -20°C do +85°C długość przewodu 3500 mm	PDF
74095002	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -20°C do +85°C długość przewodu 6000 mm	PDF
74095003	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -20°C do +85°C długość przewodu 8000 mm	PDF
74095004	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -20°C do +85°C długość przewodu 10000 mm	PDF
74095005	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -20°C do +85°C długość przewodu 15000 mm	PDF
74095006	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -20°C do +85°C długość przewodu 20000 mm	PDF
74211000	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -20°C do +85°C długość przewodu 3500 mm	PDF
74211001	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -20°C do +85°C długość przewodu 6000 mm	PDF
74211002	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -20°C do +85°C długość przewodu 10000 mm	PDF
74211003	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -20°C do +85°C długość przewodu 15000 mm	PDF

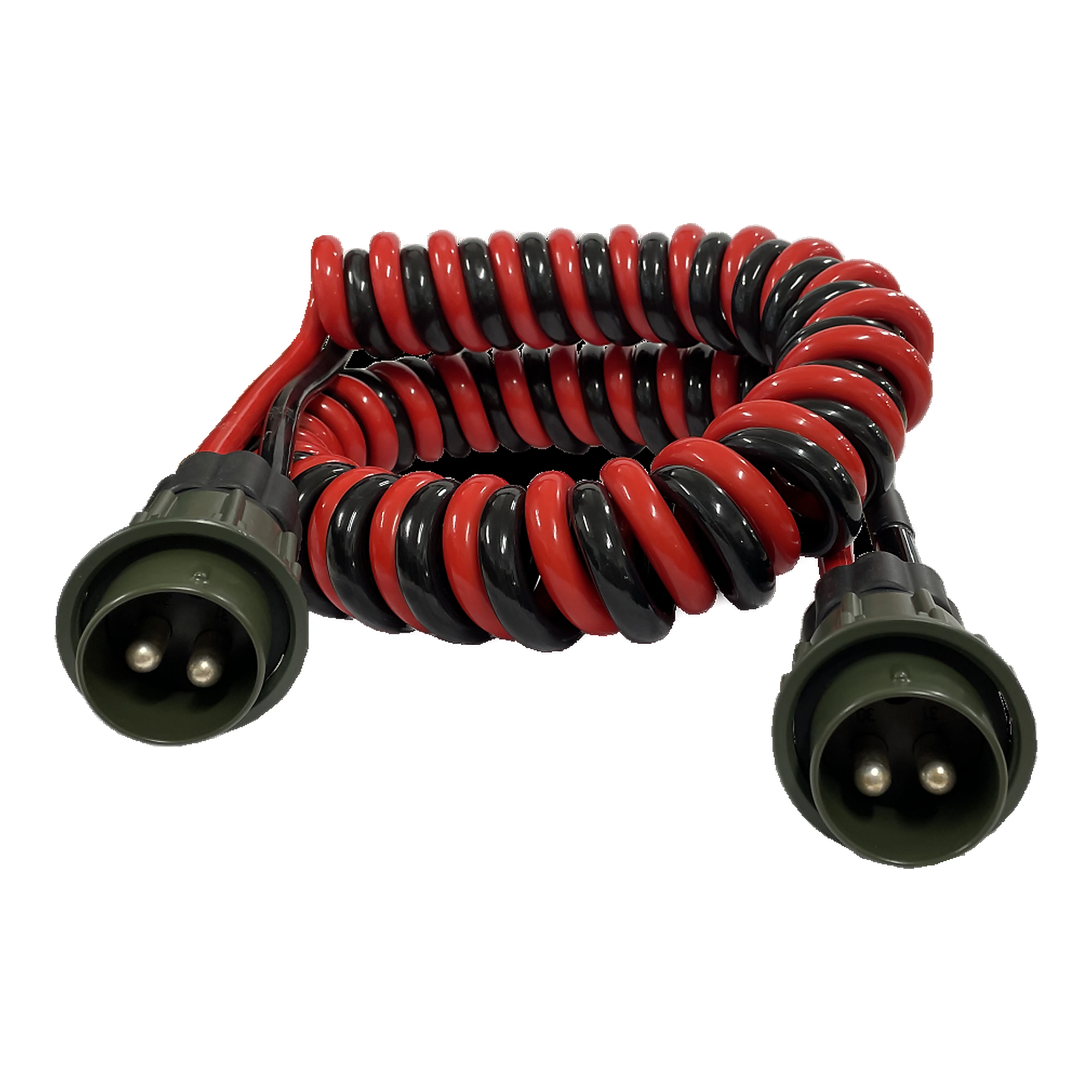

99560060	Spiralny kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -40°C do +85°C długość przewodu 4000 mm	PDF

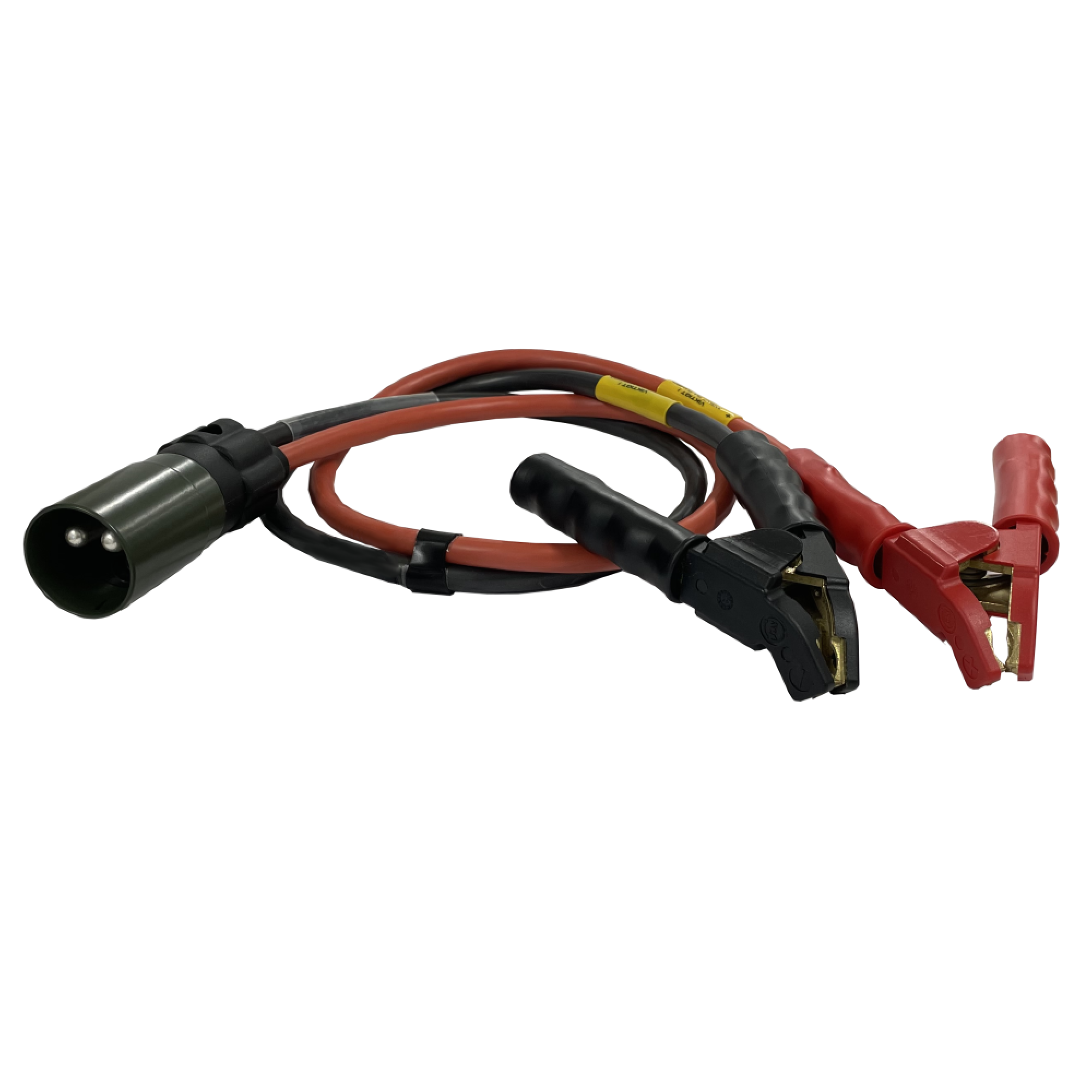

74200004	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -20°C do +85°C długość przewodu 3500 mm	PDF
74200005	Kabel rozruchowy NATO	—	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -46°C do +85°C długość przewodu 6000 mm	PDF

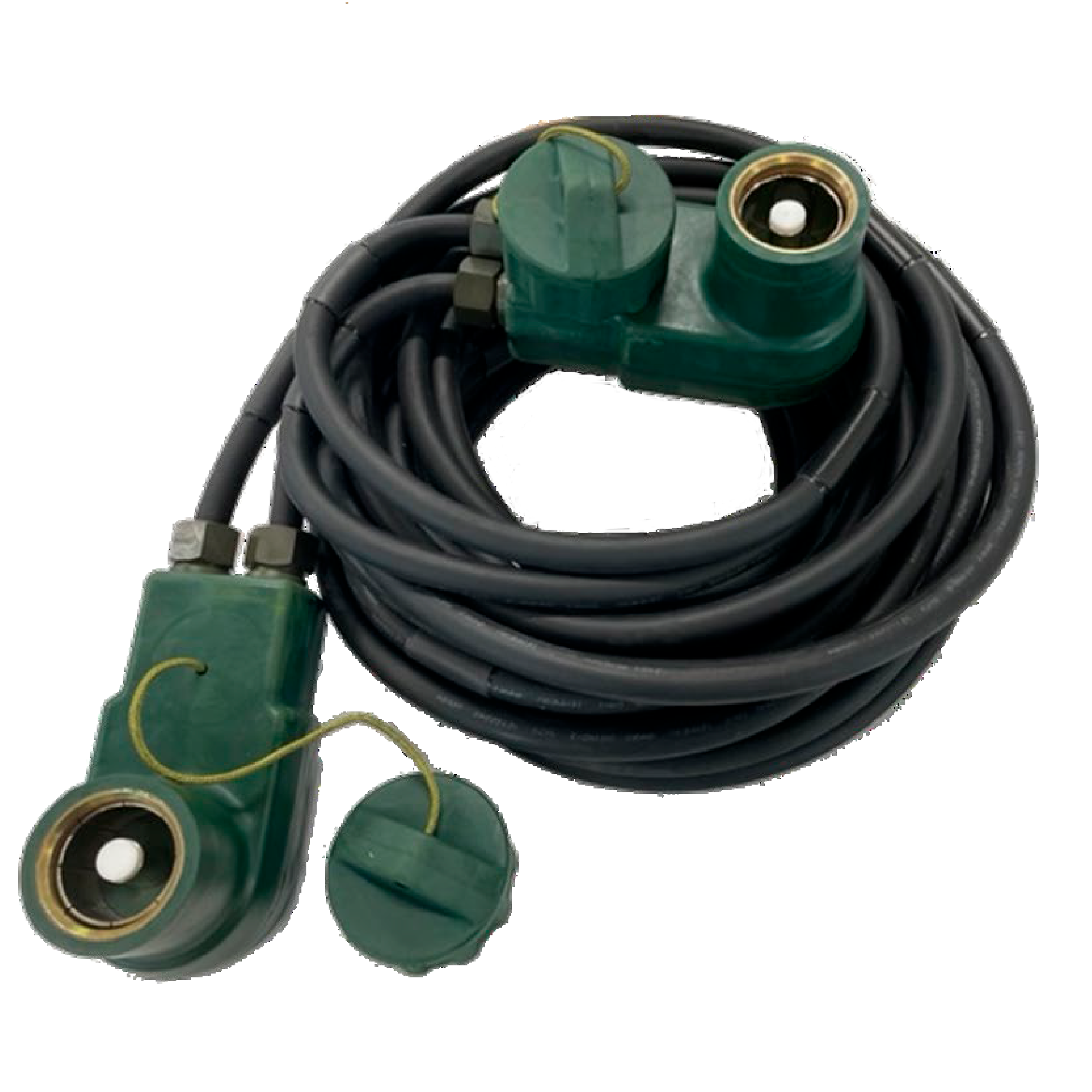

74200011	Kabel rozruchowy STANAG 4007	—	6150-01-022-6004	maksymalne natężenie 1000A przez max. 6min., 500A przez max. 15min. napięcie 24 VDC zakres temperatur -25°C do +100°C długość przewodu 6000 mm	PDF

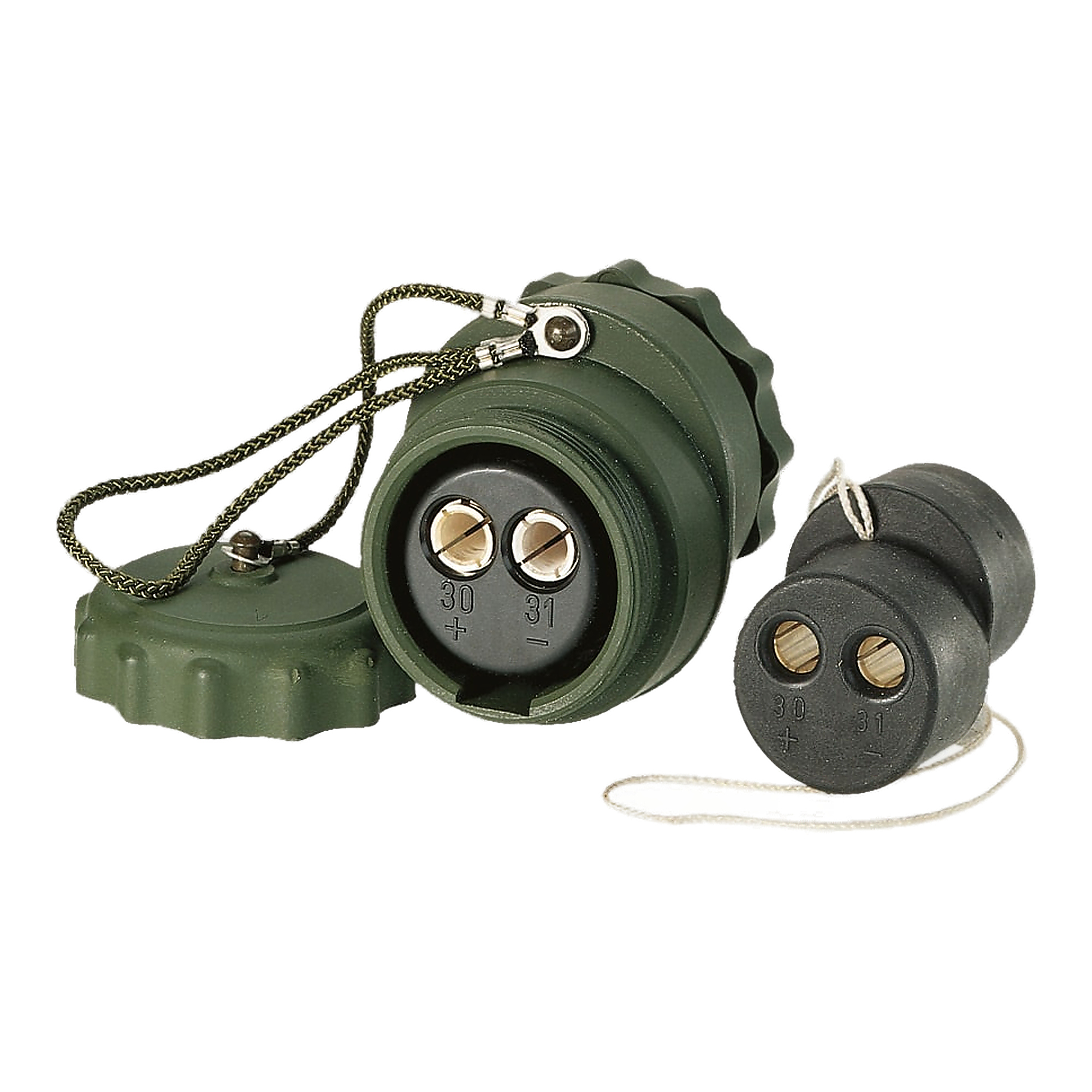

74141002	Łącznik NATO	VG96917D001	5935-12-328-6768	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -46°C do +85°C	PDF
74140010	Łącznik NATO	former VG96917C	5935-12-148-9716	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC styki srebrzone zakres temperatur -46°C do +85°C	PDF
30001750	Łącznik STANAG 4007	—	—	napięcie 24 VDC	PDF

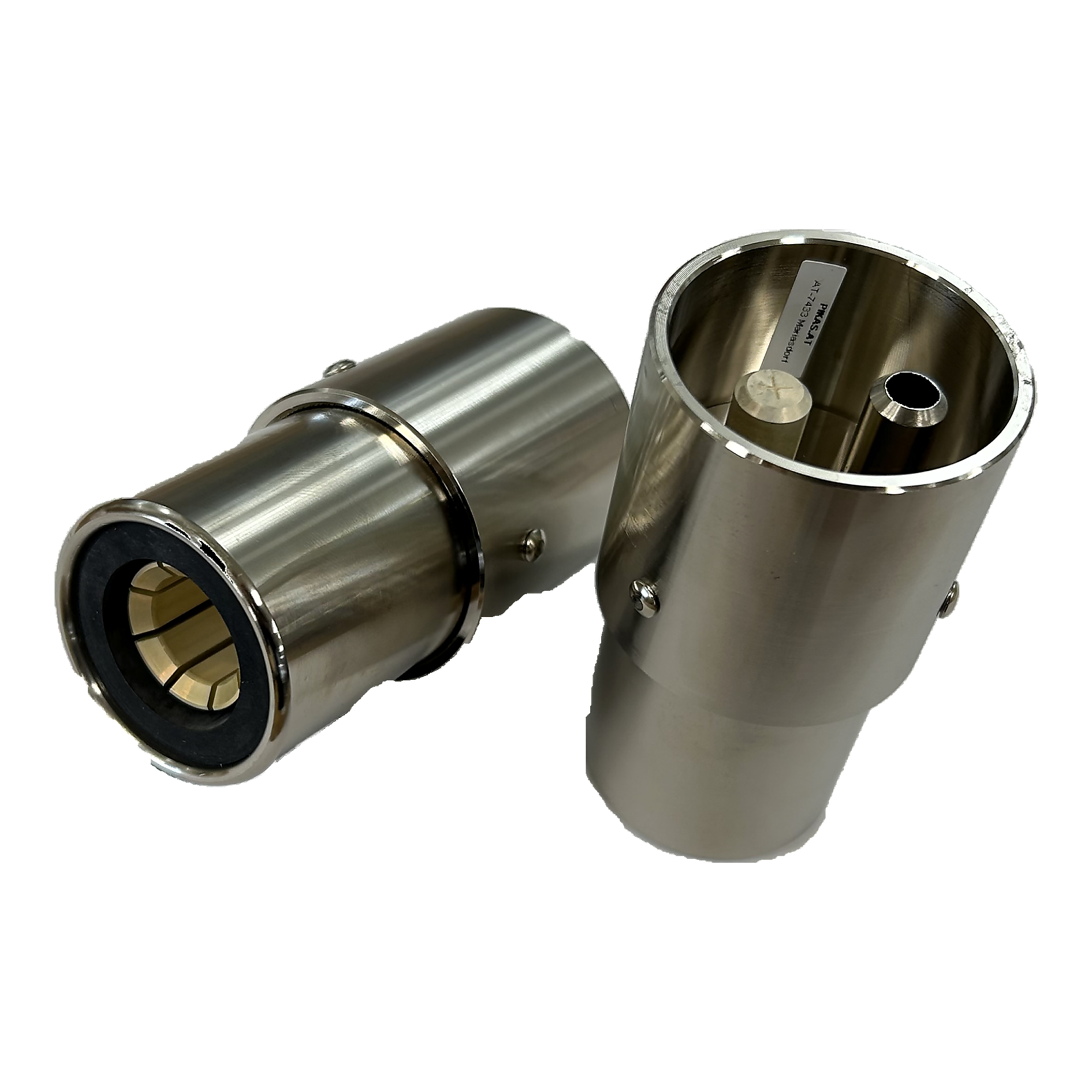

99999126	Adapter STANAG 4007	—	5935-00-322-8959	napięcie 24 VDC	PDF

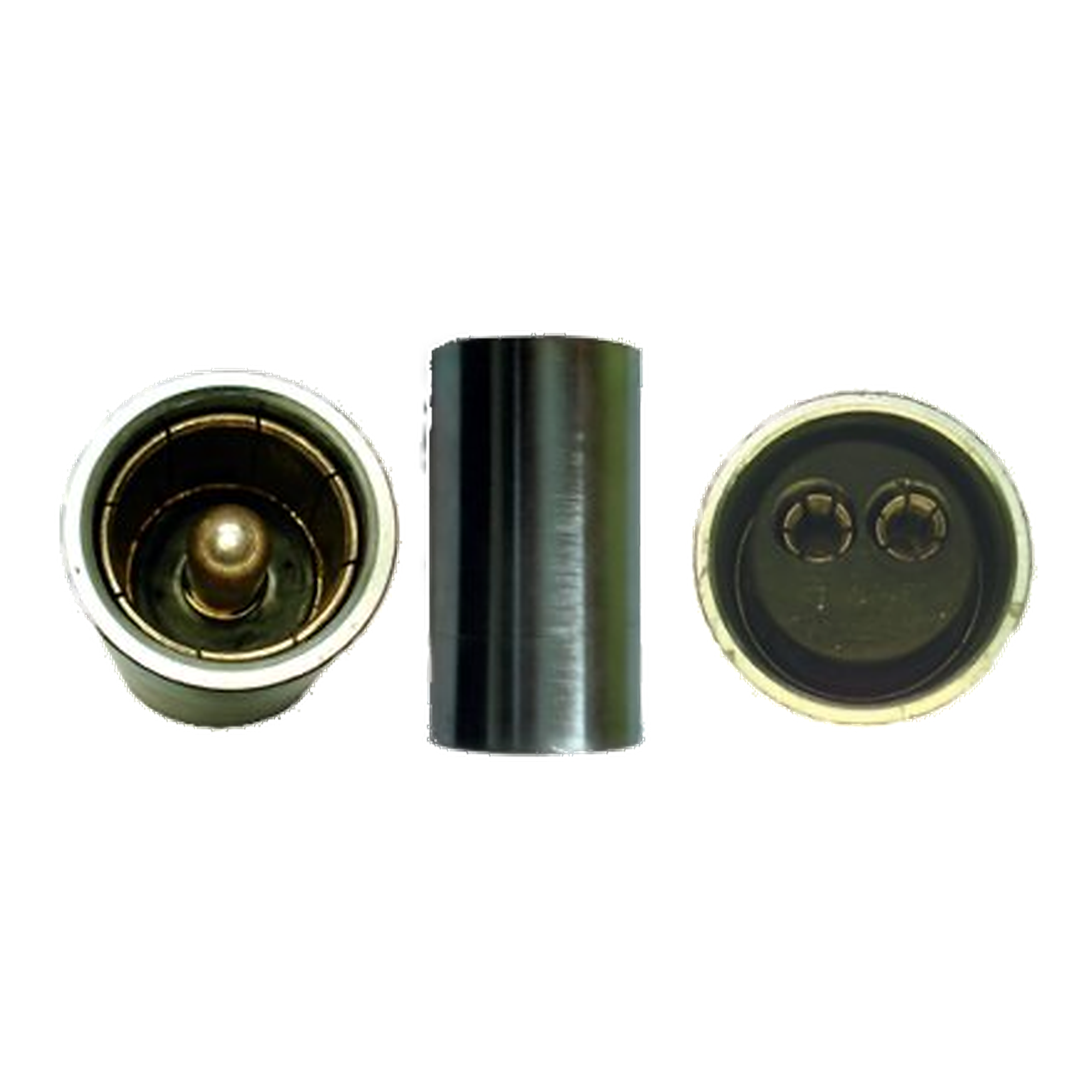

36000456	Adapter STANAG 4007	—	—	napięcie 24 VDC	PDF
74090009	Styki 35mm² do wtyczki NATO	VG96917P35	5999-12-187-6686	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC rozmiar styku 35mm² styki srebrzone zakres temperatur -46°C do +85°C	PDF
74090010	Styki 50mm² do wtyczki NATO	VG96917	—	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC rozmiar styku 50mm² styki srebrzone zakres temperatur -46°C do +85°C	PDF
74230014	Końcówka oczkowa do wtyczki STANAG 4007	—	—	napięcie 24 VDC rozmiar styku 70mm²	PDF
74100012	Styki do gniazda NATO	VG96917S35	5999-12-341-6353	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC rozmiar styku 35mm² styki srebrzone zakres temperatur -46°C do +85°C	PDF
74100010	Styki do gniazda NATO	VG96917S50	5999-12-335-5654	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC rozmiar styku 50mm² styki srebrzone zakres temperatur -46°C do +85°C	PDF
74100011	Styki do gniazda NATO	VG96917S35-50	5999-12-304-8049	maksymalne natężenie 300A przez 30 sek napięcie 24 VDC rozmiar styku 35mm²+50mm² styki srebrzone zakres temperatur -46°C do +85°C	PDF
74520017	Osłona termokurczliwa gniazda STANAG 4007	—	—	—	PDF
