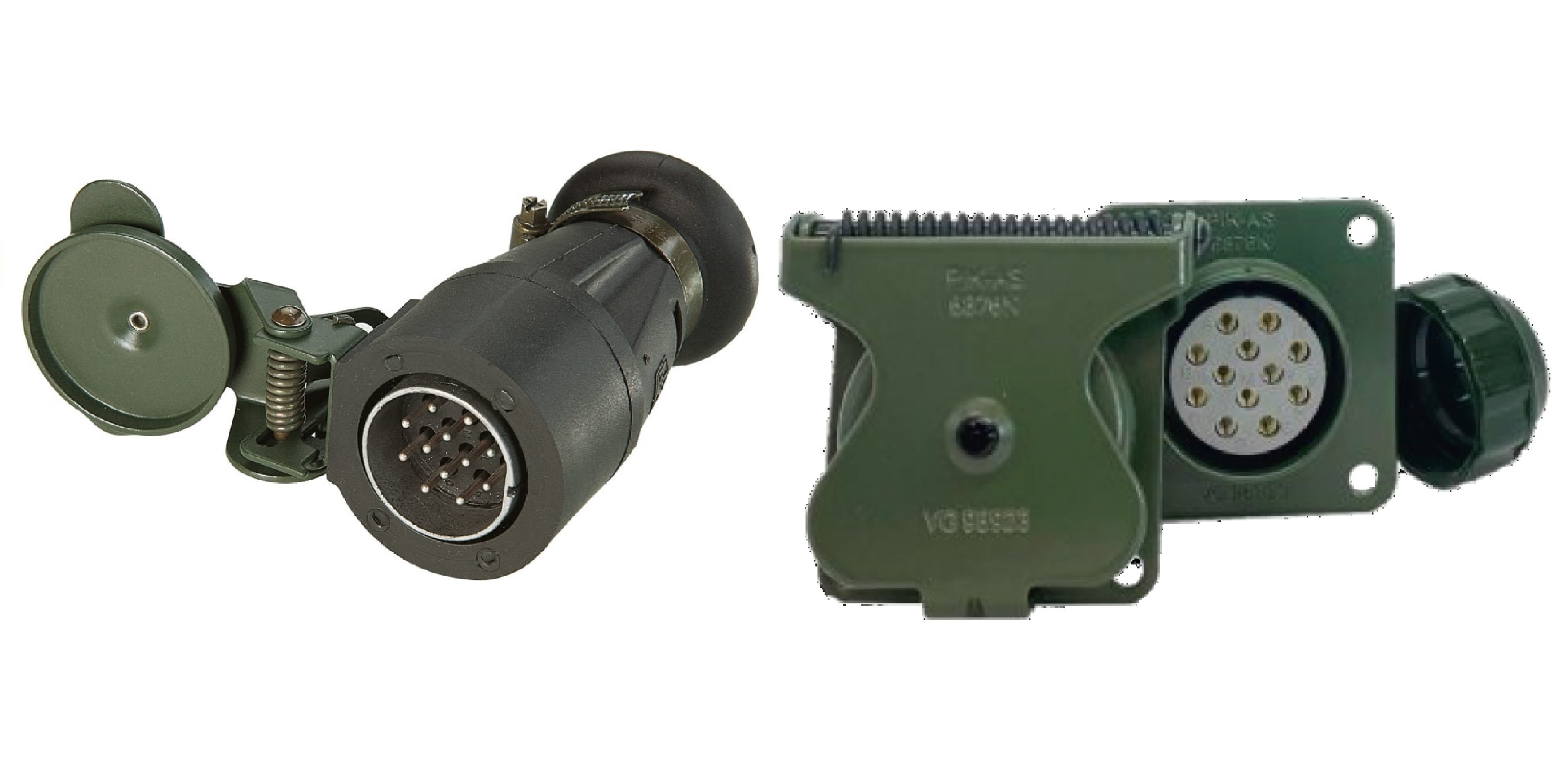

Charakterystyka i zastosowanie
Złącza pojazd–przyczepa STANAG 4007 pełnią kluczową rolę w wojskowych systemach elektrycznych, umożliwiając bezpieczne i niezawodne połączenie instalacji pojazdu z systemami przyczepy lub platformy holowanej.
Zapewniają kompatybilność elektryczną oraz ciągłość zasilania i sygnałów sterujących w warunkach intensywnej eksploatacji, w tym w zestawach transportowych i logistycznych wykorzystywanych przez wojsko.

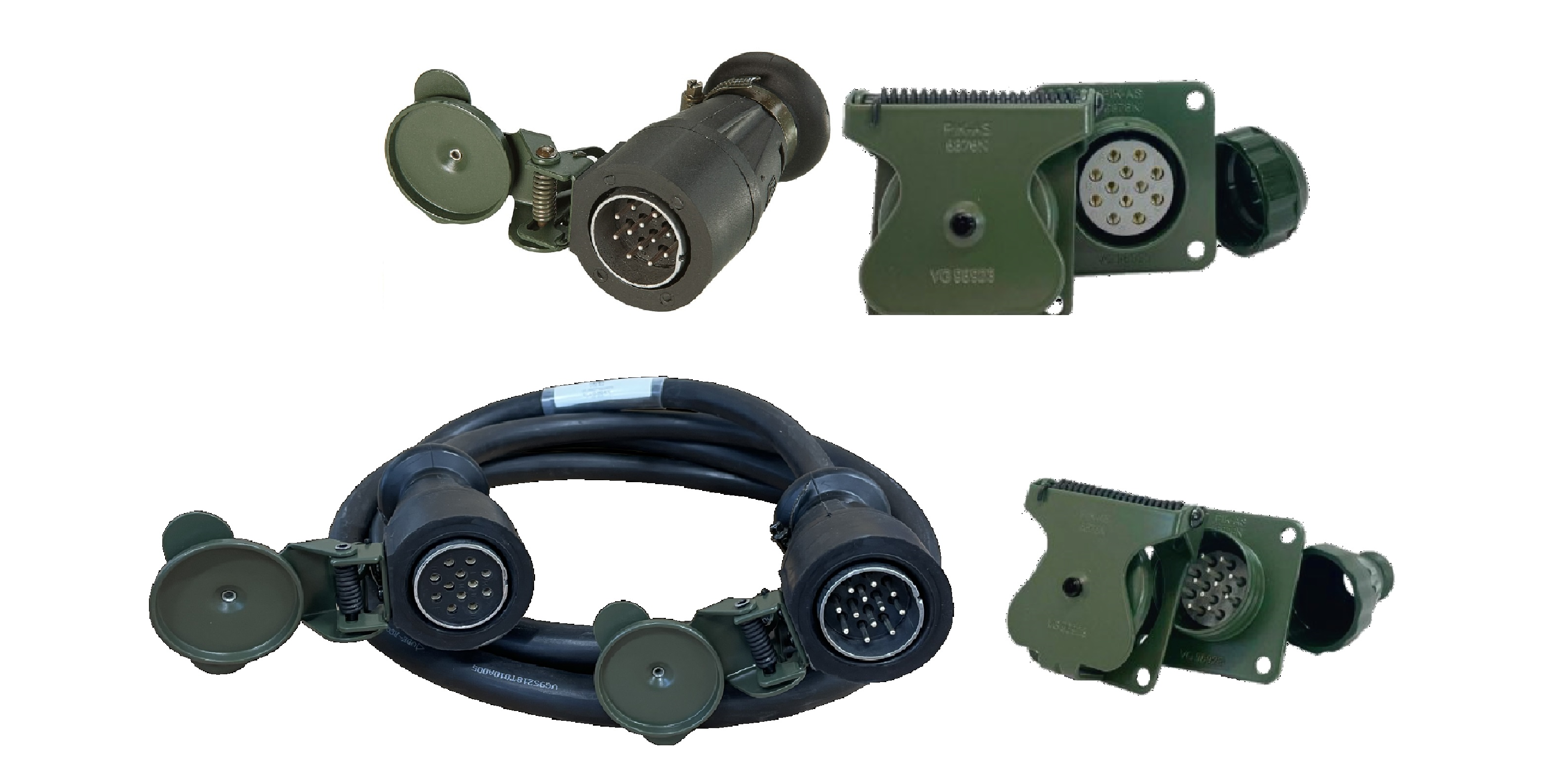

Typy i konfiguracje
Złącza STANAG 4007 dostępne są w różnych wariantach wykonania oraz konfiguracjach pinów, zgodnych z wymaganiami normy. Umożliwia to dopasowanie rozwiązania do konkretnej platformy pojazdowej oraz rodzaju przyczepy lub systemu holowanego.
Konfiguracje obejmują obsługę obwodów zasilania, oświetlenia oraz sygnałów sterujących, z zachowaniem interoperacyjności w ramach wojskowych systemów NATO.

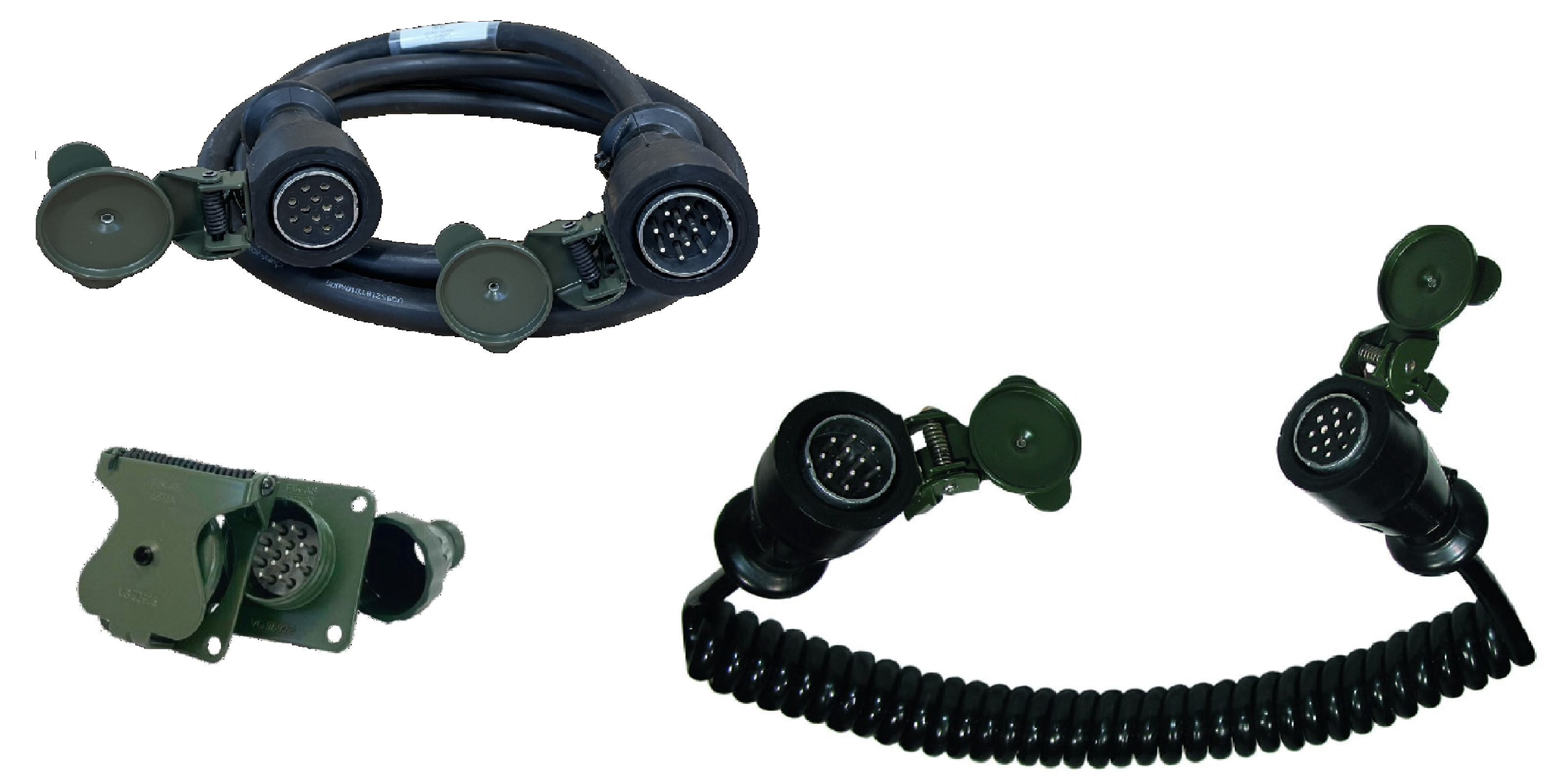

Normy i kompatybilność
Złącza pojazd–przyczepa spełniają wymagania normy STANAG 4007, zapewniając kompatybilność z instalacjami elektrycznymi pojazdów wojskowych użytkowanych przez państwa NATO.
Konstrukcja złączy uwzględnia odporność środowiskową i mechaniczną, umożliwiając pracę w trudnych warunkach eksploatacyjnych oraz spełnienie wymagań wojskowych i przemysłowych.
Konfiguracje obejmują obsługę obwodów zasilania, oświetlenia oraz sygnałów sterujących, z zachowaniem interoperacyjności w ramach wojskowych systemów NATO.
| Zdjęcie | Nr katalogowy | Nazwa | VG | NSN | Parametry | Pliki | Dodaj |
|---|---|---|---|---|---|---|---|
|

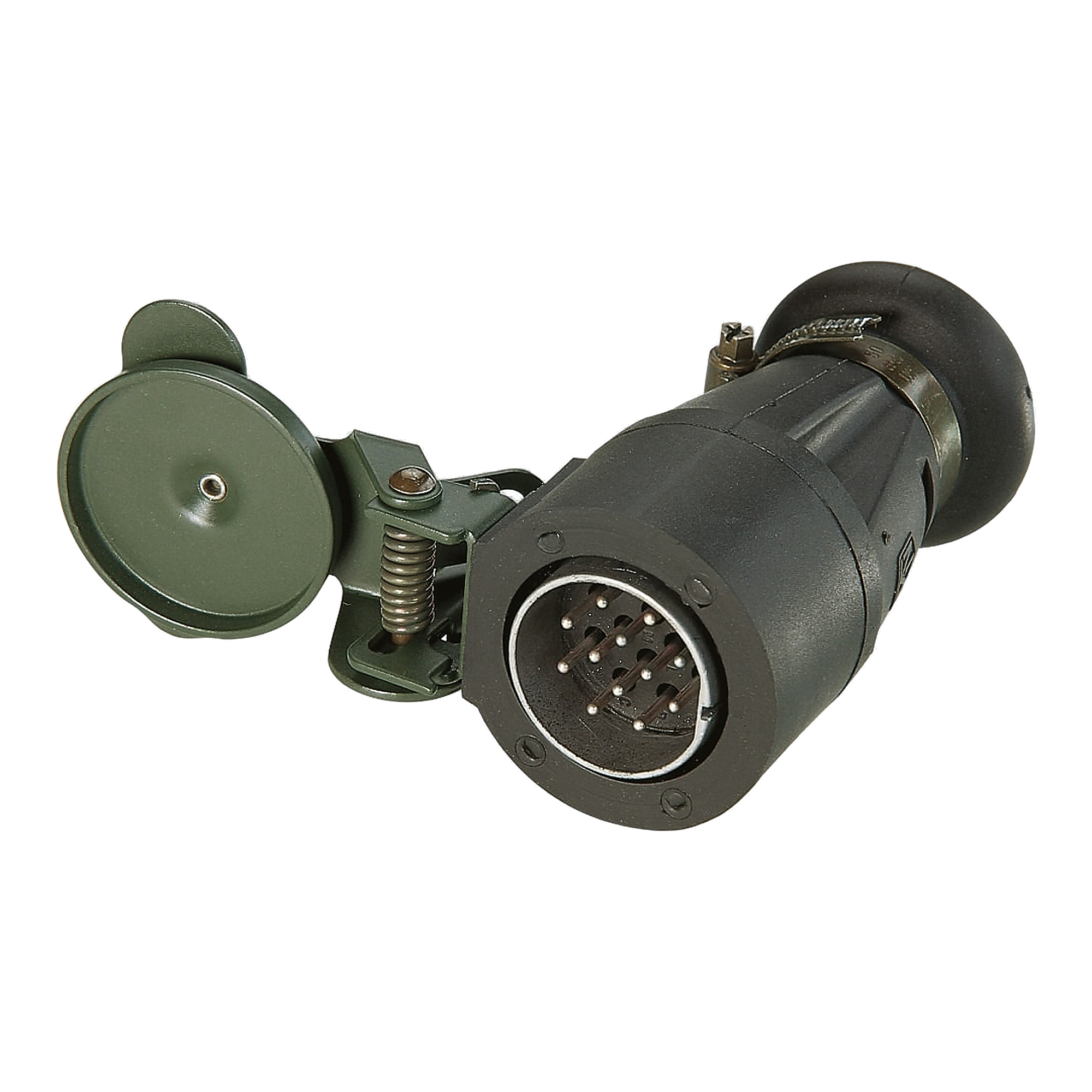

74111003 | Wtyczka pojazd-przyczepa | VG96923B1-12P | 5935-12-188-1750 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
Ø 23,
Styki
męskie
zakres temperatur
-40 °C do +85 °C
|
|
|
|
|
74111013 | Wtyczka pojazd-przyczepa | VG96923B2-12P | 5935-12-350-1294 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
Ø 17,
Styki
męskie
zakres temperatur
-40 °C do +85 °C
|
|
|
|
|
74111002 | Wtyczka pojazd-przyczepa | VG96923B1-12S | 5935-12-127-8050 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
Ø 23,
Styki
żeńskie
zakres temperatur
-40 °C do +85 °C
|
|
|
|
|
74111012 | Wtyczka pojazd-przyczepa | VG96923B2-12S | 5935-12-350-1295 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
Ø 17,
Styki
żeńskie
zakres temperatur
-40 °C do +85 °C
|
|
|
|
74121003 | Gniazdo tablicowe pojazd-przyczepa | VG96923A-12P | 5935-12-127-4833 |
prąd znamionowy
15 A
napięcie
24 VDC
Styki
męskie
zakres temperatur
-40 °C do +85 °C
|
|
|
|
|

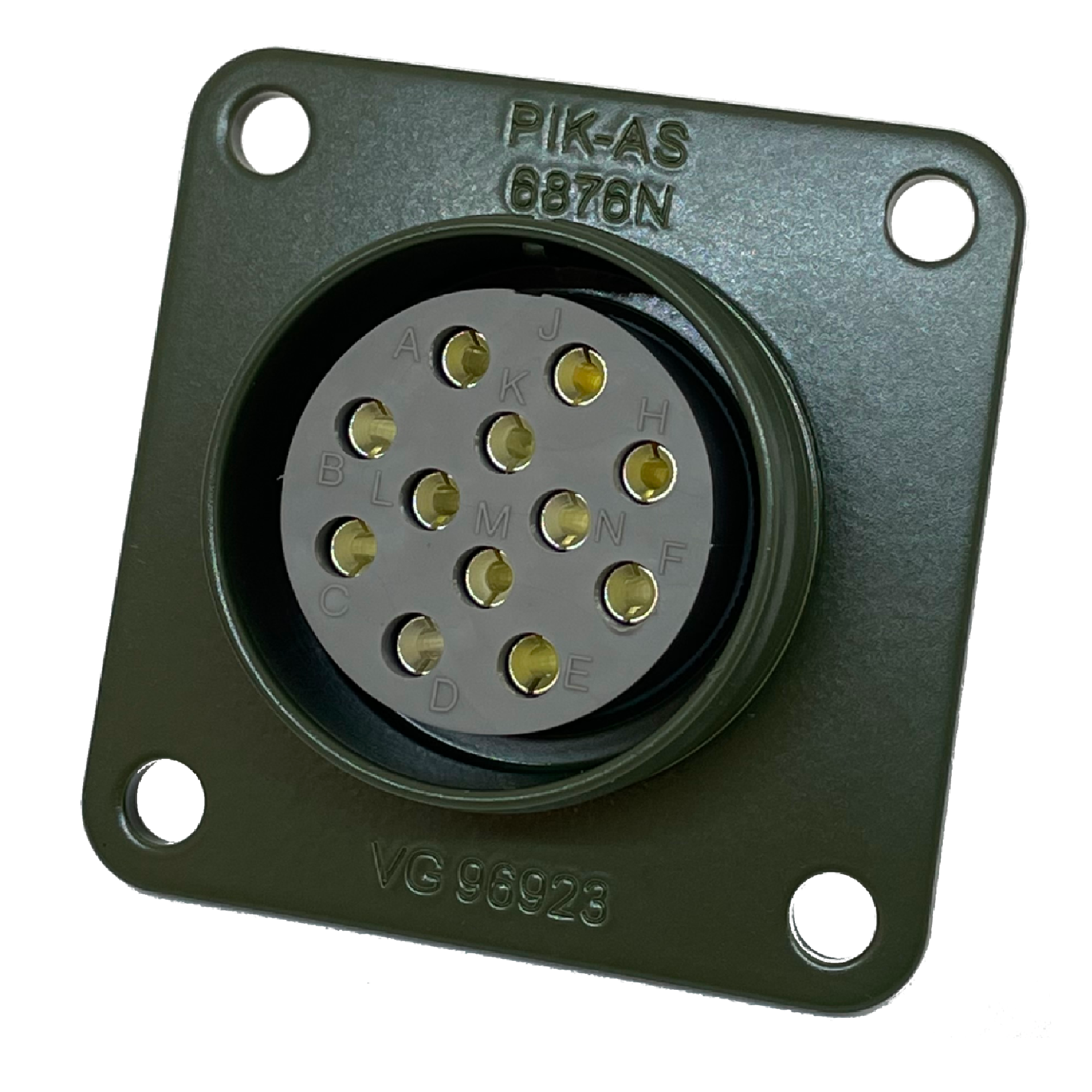

74121002 | Gniazdo tablicowe pojazd-przyczepa | VG96923A-12S | 5935-12-127-4831 |
prąd znamionowy
15 A
napięcie
24 VDC
Styki
żeńskie
zakres temperatur
-40 °C do +85 °C
|
|
|
|
74123003 | Gniazdo tablicowe pojazd-przyczepa | VG96923L001 | 5935-12-148-3053 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
VG95218T010A005
Styki
męskie
zakres temperatur
-40 °C do +85 °C
|
|
|
|
|

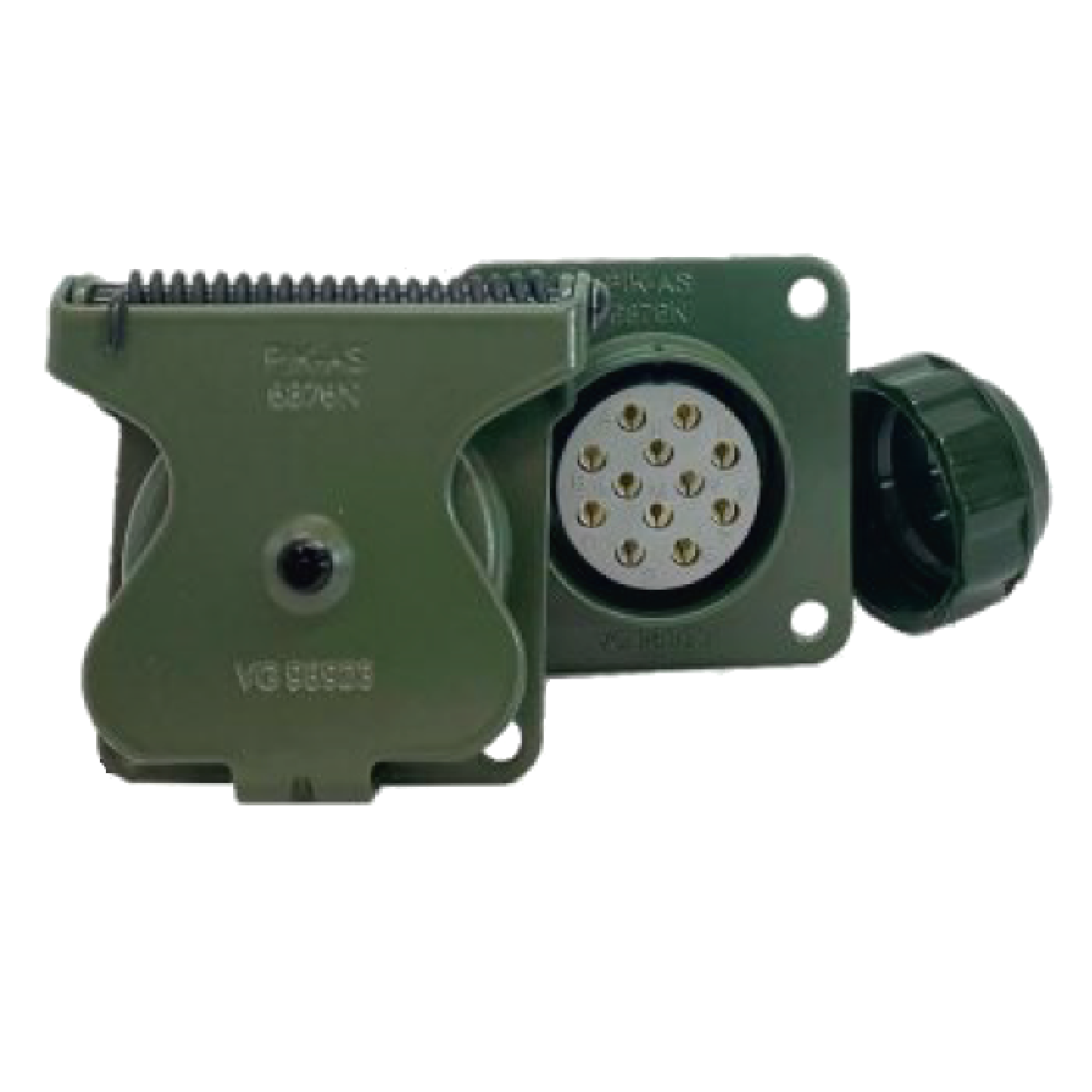

74123002 | Gniazdo tablicowe pojazd-przyczepa | VG96923L002 | 5935-12-128-1833 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
VG95218T010A005
Styki
żeńskie
zakres temperatur
-40 °C do +85 °C
|
|
|
|
74123013 | Gniazdo tablicowe pojazd-przyczepa | VG96923L003 | 5935-12-379-5149 |
prąd znamionowy
15 A
napięcie
24 VDC
Styki
męskie
zakres temperatur
-40 °C do +85 °C
|
|
|
|
|

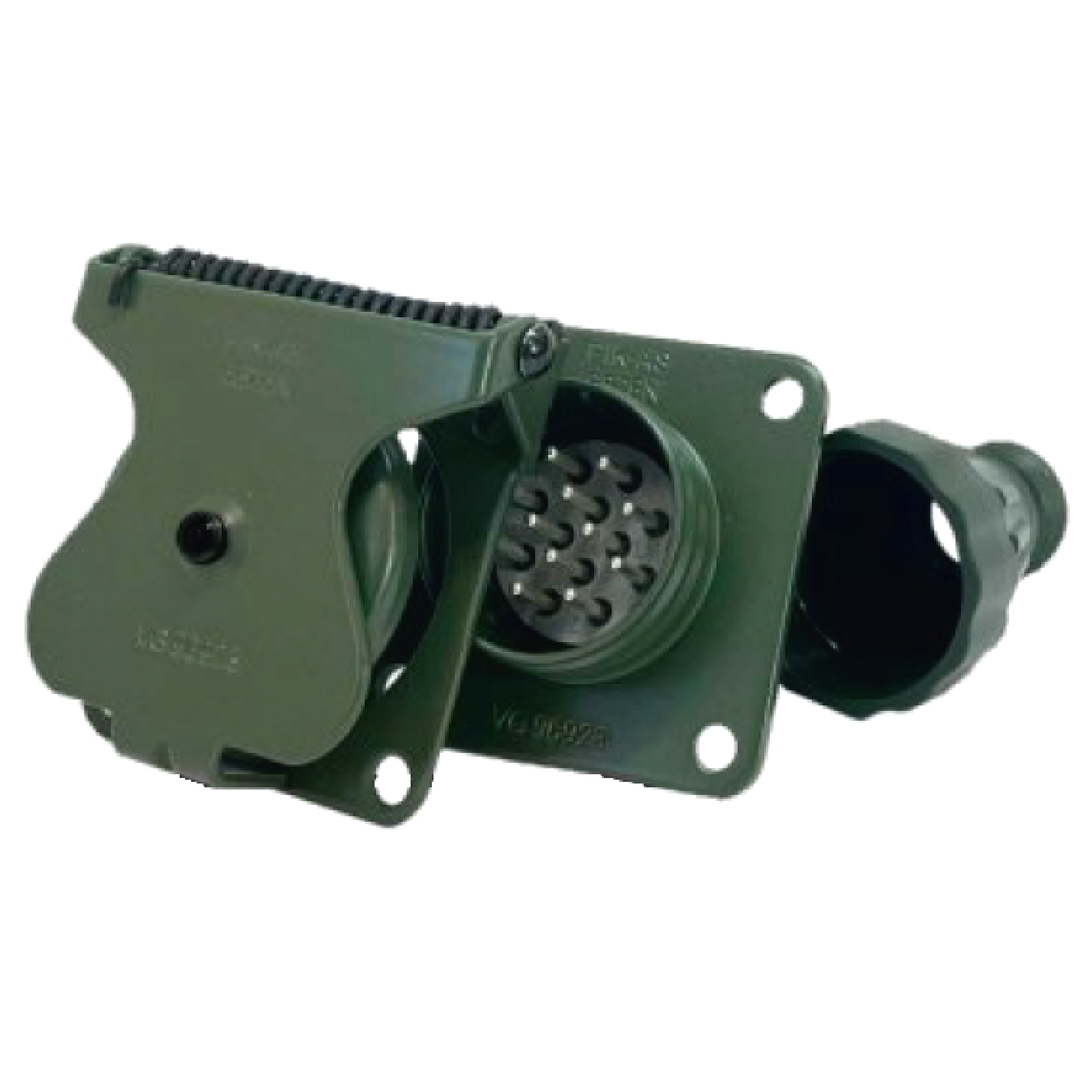

74123012 | Gniazdo tablicowe pojazd-przyczepa | VG96923L004 | 5935-12-171-4800 |
prąd znamionowy
15 A
napięcie
24 VDC
Styki
żeńskie
zakres temperatur
-40 °C do +85 °C
|
|
|
|

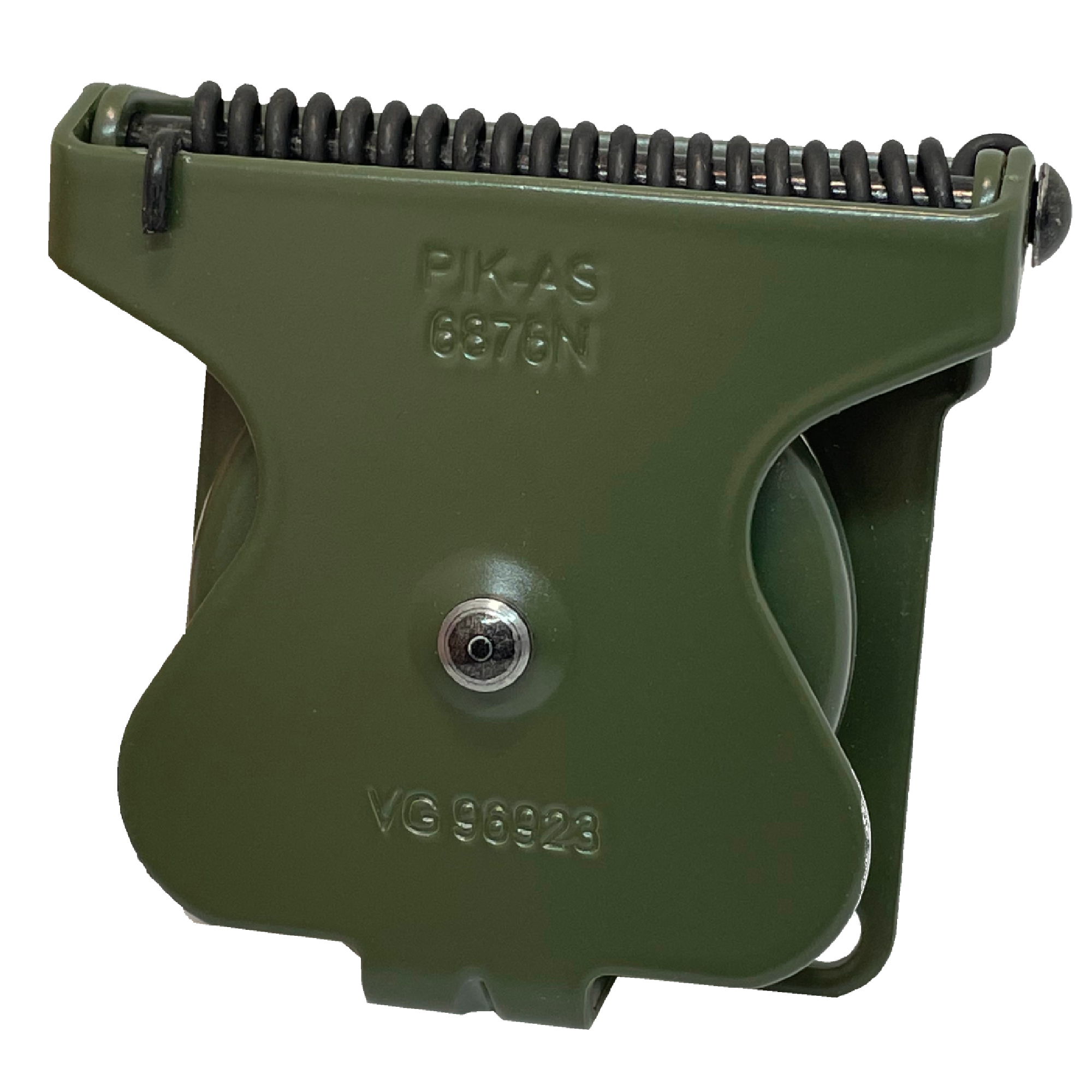

74122001 | Osłona gniazda | VG96923F | 5935-12-122-4463 |
zakres temperatur
-40 °C do +85 °C
|
|
|
|

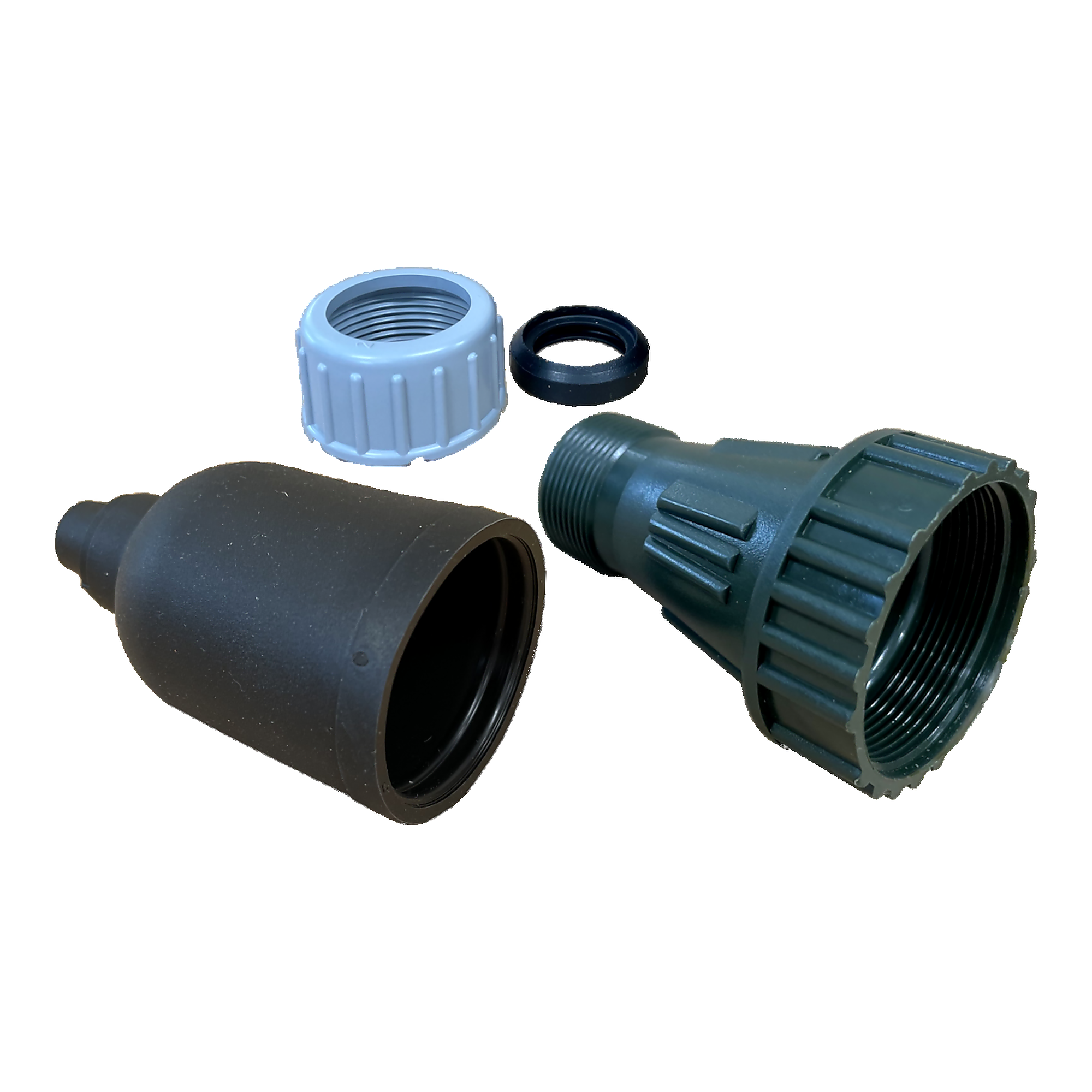

74120019 | Dławik | VG96923H | 5975-12-122-4462 | — |
|
|
|
|
74124001 | Dławik | VG96923K | 5975-12-172-1656 | — |
|
|
|
|
74124003 | Zestaw montażowy | — | — | — |
|
|
|
74125003 | Gniazdo tablicowe pojazd-przyczepa z przewodem | — | — |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
Ölflex
Styki
męskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
1000 mm
|
|
|
|
|
74125001 | Gniazdo tablicowe pojazd-przyczepa z przewodem | VG96927T022B008 | 6150-12-141-6738 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
VG95218T010A004
Styki
żeńskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
1000 mm
|
|
|
|
|
74125002 | Gniazdo tablicowe pojazd-przyczepa z przewodem | VG96927T022B009 | 6150-12-324-9610 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
VG95218T010A004
Styki
żeńskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
2500 mm
|
|
|
|
|

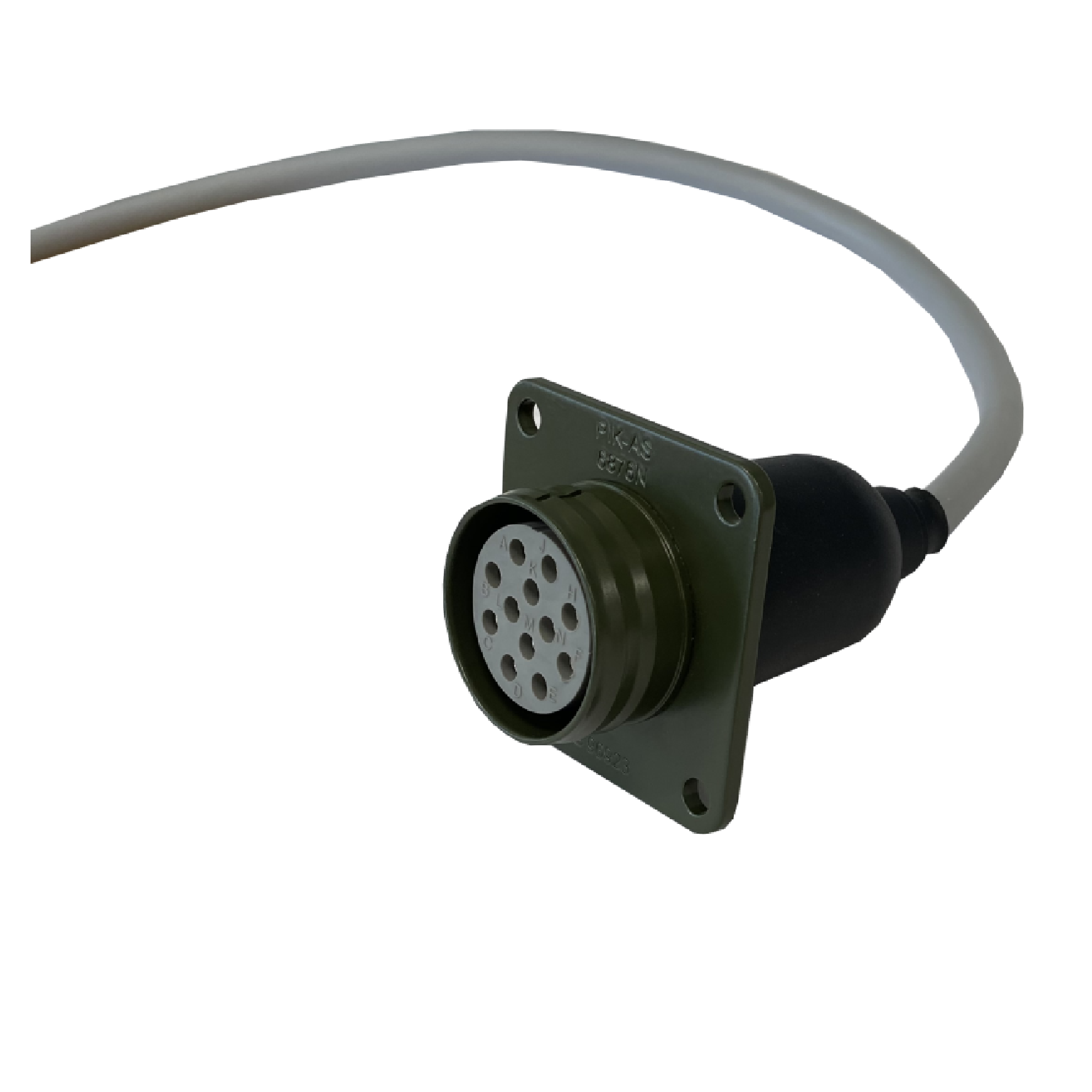

74125004 | Gniazdo tablicowe pojazd-przyczepa z przewodem | — | — |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
Ölflex
Styki
żeńskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
1000 mm
|
|
|
|
|
74125005 | Gniazdo tablicowe pojazd-przyczepa z przewodem | — | — |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
Ölflex
Styki
żeńskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
2500 mm
|
|
|
|

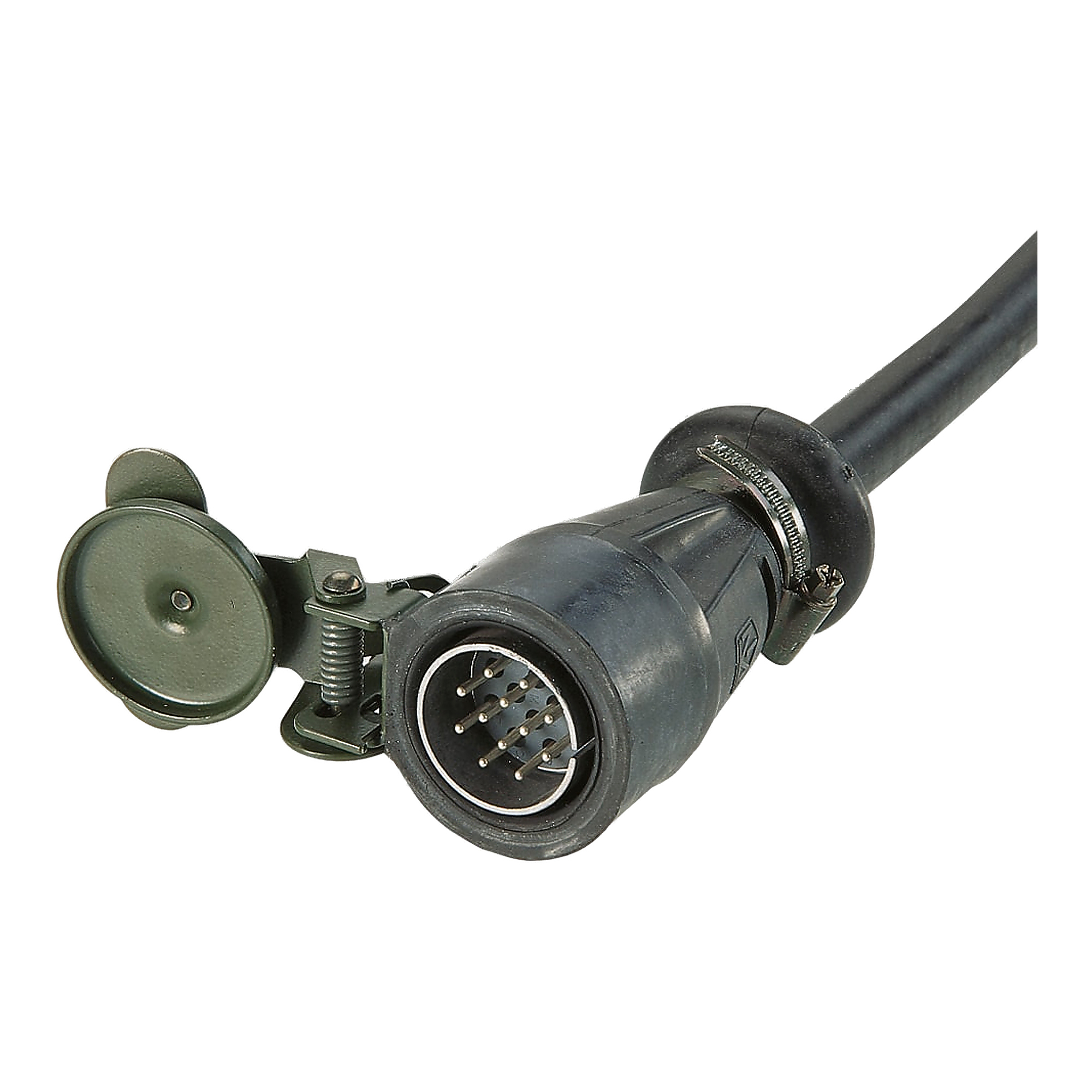

74115001 | Wtyczka pojazd-przyczepa z przewodem | VG96927T022B001 | 6150-12-350-6742 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
VG95218T010A005
Styki
męskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
1200 mm
|
|
|
|
|
74115002 | Wtyczka pojazd-przyczepa z przewodem | VG96927T022B002 | 6150-12-142-5717 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
VG95218T010A005
Styki
męskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
1700 mm
|
|
|
|
|
74115003 | Wtyczka pojazd-przyczepa z przewodem | VG96927T022B003 | 6150-12-350-6743 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
VG95218T010A005
Styki
męskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
2200 mm
|
|
|
|
|
74115004 | Wtyczka pojazd-przyczepa z przewodem | VG96927T022B004 | 6150-12-139-3461 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
VG95218T010A005
Styki
męskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
2700 mm
|
|
|
|
|
74115005 | Wtyczka pojazd-przyczepa z przewodem | VG96927T022B005 | 6150-12-142-5649 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
VG95218T010A005
Styki
męskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
3200 mm
|
|
|
|
|
74115006 | Wtyczka pojazd-przyczepa z przewodem | VG96927T022B006 | 6150-12-141-5248 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
VG95218T010A005
Styki
męskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
3700 mm
|
|
|
|
|
74115007 | Wtyczka pojazd-przyczepa z przewodem | VG96927T022B007 | 6150-12-350-6744 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
VG95218T010A005
Styki
męskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
4200 mm
|
|
|
|

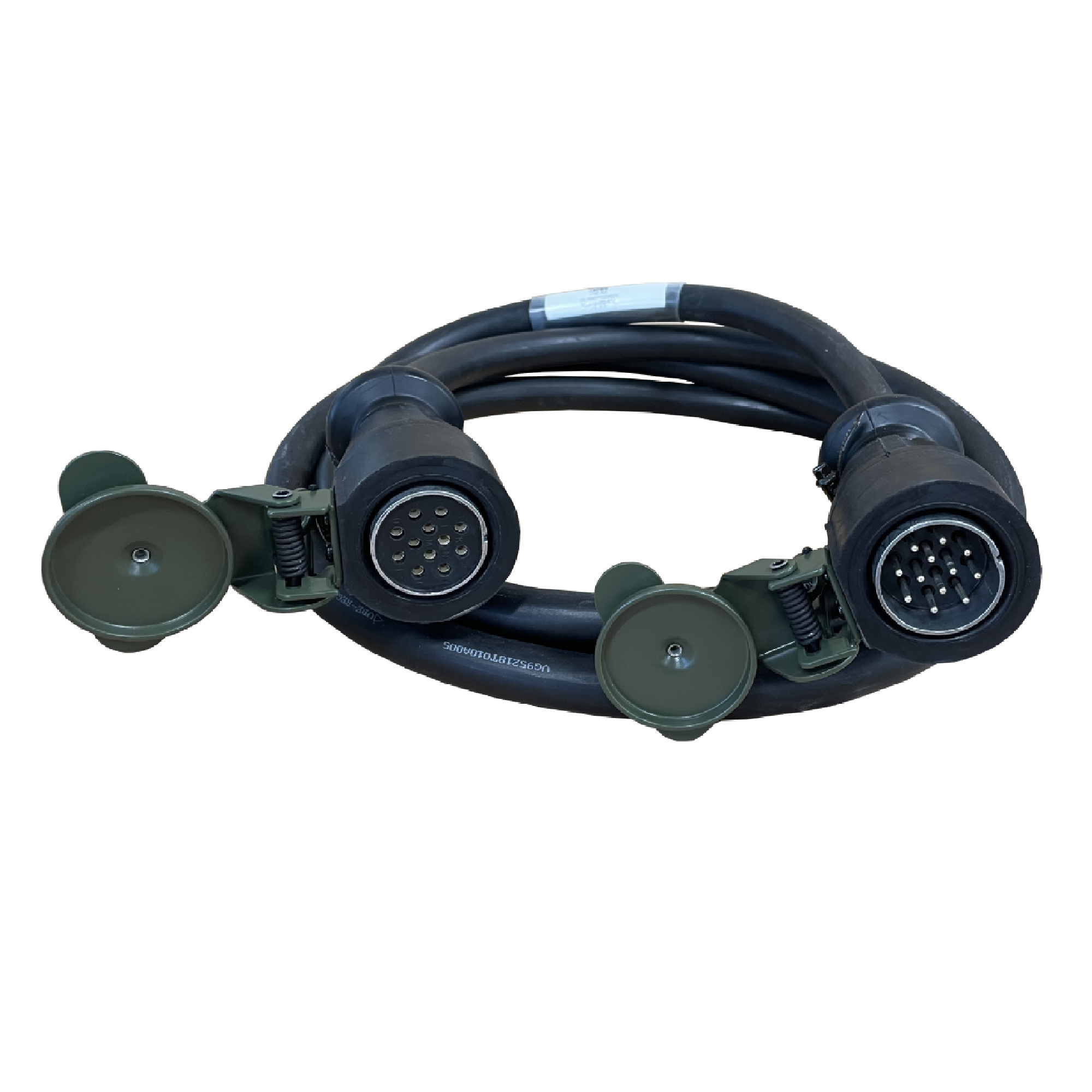

74115011 | Kabel pojazd-przyczepa z dwoma wtyczkami | VG96927T022A001 | 6150-12-350-6738 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
VG95218T010A005
Styki
męskie/żeńskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
1300 mm
|
|
|
|
|
74115012 | Kabel pojazd-przyczepa z dwoma wtyczkami | VG96927T022A002 | 6150-12-350-6739 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
VG95218T010A005
Styki
męskie/żeńskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
1800 mm
|
|
|
|
|
74115013 | Kabel pojazd-przyczepa z dwoma wtyczkami | VG96927T022A003 | 6150-12-350-6740 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
VG95218T010A005
Styki
męskie/żeńskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
2300 mm
|
|
|
|
|
74115014 | Kabel pojazd-przyczepa z dwoma wtyczkami | VG96927T022A004 | 6150-12-145-2486 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
VG95218T010A005
Styki
męskie/żeńskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
2800 mm
|
|
|
|
|
74115015 | Kabel pojazd-przyczepa z dwoma wtyczkami | VG96927T022A005 | 6150-12-331-1448 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
VG95218T010A005
Styki
męskie/żeńskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
3300 mm
|
|
|
|
|
74115016 | Kabel pojazd-przyczepa z dwoma wtyczkami | VG96927T022A006 | 6150-12-350-6741 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
VG95218T010A005
Styki
męskie/żeńskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
3800 mm
|
|
|
|
|
74115017 | Kabel pojazd-przyczepa z dwoma wtyczkami | VG96927T022A007 | 6150-12-125-1434 |
prąd znamionowy
15 A
napięcie
24 VDC
Przewód
VG95218T010A005
Styki
męskie/żeńskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
4300 mm
|
|
|
|

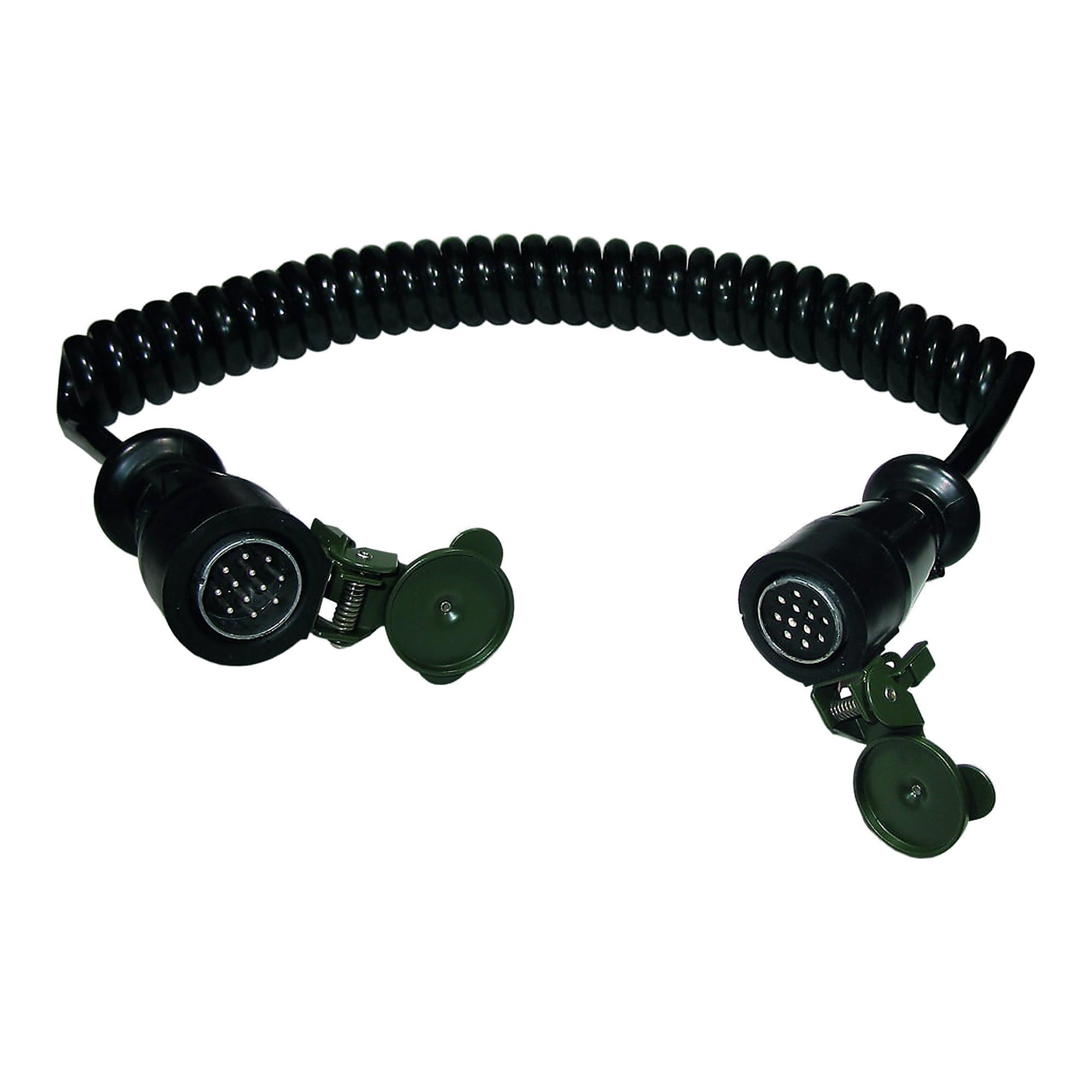

74115202 | Kabel spiralny pojazd-przyczepa | — | — |
prąd znamionowy
15 A
napięcie
24 VDC
Styki
męskie/żeńskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
4000 mm
|
|
|
|
|
99910035 | Kabel spiralny pojazd-przyczepa | — | — |
prąd znamionowy
15 A
napięcie
24 VDC
Styki
męskie/męskie
zakres temperatur
-40 °C do +85 °C
długość przewodu
4000 mm
|
|
|
|

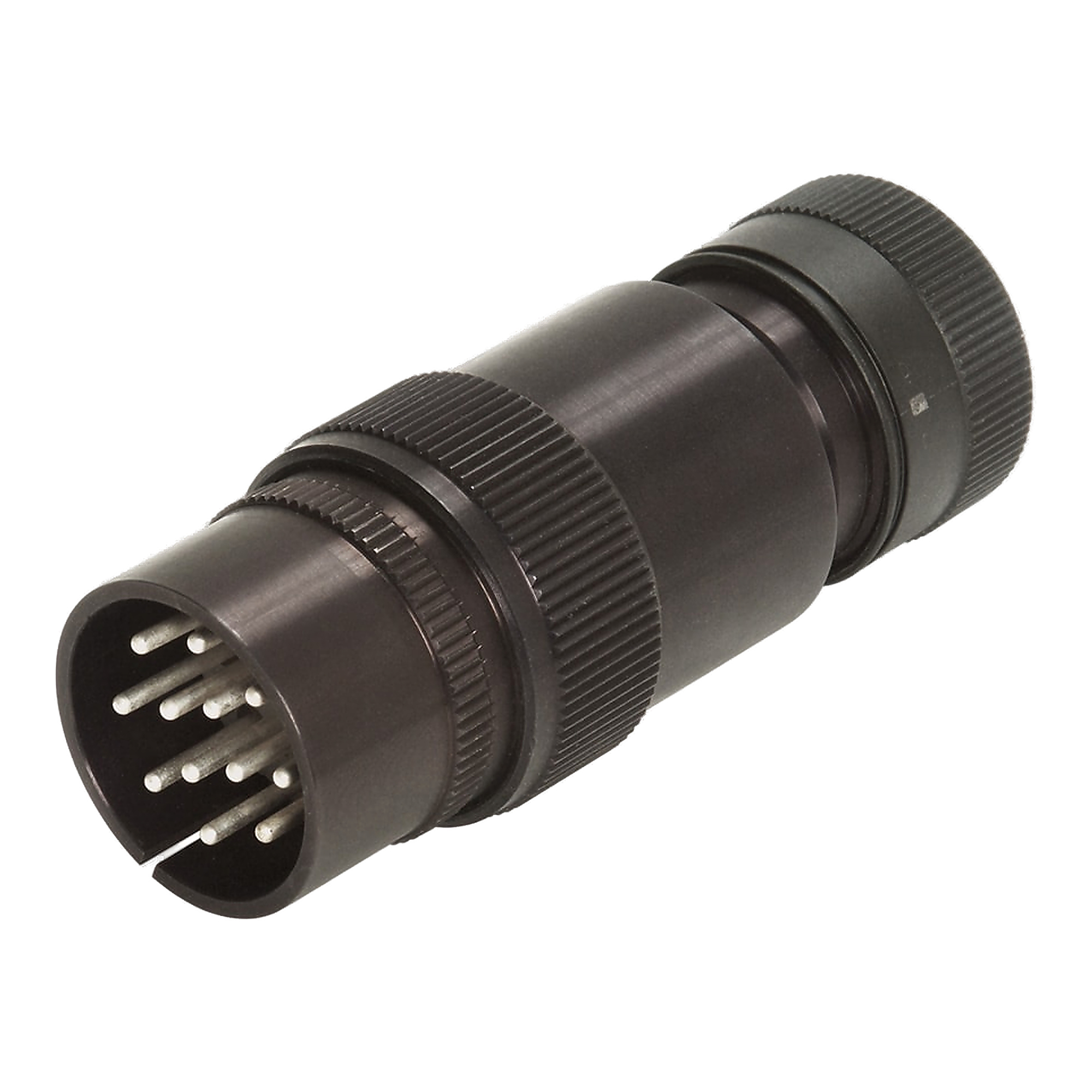

PA96923G-12P | Wtyczka pojazd-przyczepa | VG96923G-12P | 5935-12-145-4491 |
napięcie
24 VDC
Styki
męskie
|
|
|
|
|
PA96923G-12S | Wtyczka pojazd-przyczepa | VG96923G-12S | 5935-12-314-1543 |
napięcie
24 VDC
Styki
żeńskie
|
|
